СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ДЛЯ КВАРТИРЫ, КОТТЕДЖА, ОФИСА, МАГАЗИНА

СПЛИТ СИСТЕМЫ

Кондиционирование настолько основательно вошло в нашу жизнь, что стало неотъемлемой частью понятий «комфорт» и «удобство». В необходимости кондиционирования уже не нужно убеждать ни владельцев крупного торгового центра, ни хозяина небольшой квартиры. Многочисленные производители, как всемирно известные, так и безымянные, предложат Вам широчайший ассортимент кондиционеров с разными техническими характеристиками, любого типа, вида, размера и даже цвета, на любой вкус и кошелек. Тем не менее, когда речь заходит о бытовых или офисных кондиционерах, большинство людей подумает в первую очередь о наиболее распространенных кондиционерах-сплитах.

Сплит-кондиционеры или сплиты (от английского "split" - раздельный) – это то, что большинство пользователей привыкли называть «обычный кондиционер». Все кондиционеры данного типа, независимо от сложности, конфигурации и дизайна, состоят из внутреннего и внешнего (наружного) блоков. Сплит-система – система кондиционирования, построенная на использовании кондиционеров типа «Сплит». Несмотря на всемирную известность и популярность сплитов, их многообразие настолько велико, что большинство пользователей даже не представляют себе всего ассортимента и возможностей их использования. В первую очередь стоит упомянуть про различные варианты размещения блоков сплит-систем. В зависимости от месторасположения внутреннего блока сплит-системы бывают:

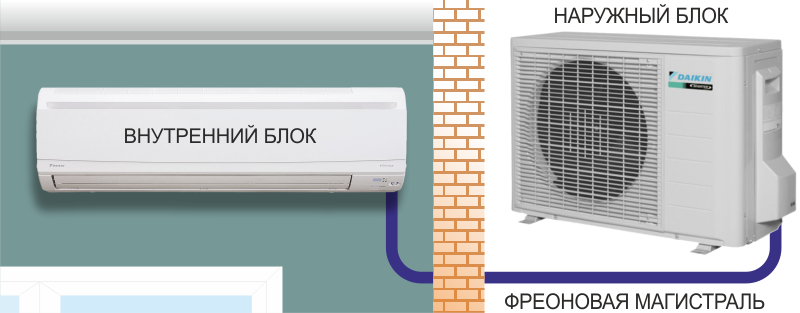

Настенные

К преимуществам такой сплит-системы можно отнести удобство в расположении - внутренний блок можно разместить в любом месте помещения, широкий ассортимент и различные варианты дизайна внутренних блоков, а также невысокая стоимость. Недостатками являются резкий перепад температур, создаваемых внутренним блоков, определенные ограничения по монтажу, а также отсутствие притока свежего воздуха.


Сплит кондиционер

Напольные

Напольные кондиционеры, как и все кондиционеры типа «Сплит», состоят из наружного и внутреннего блока; внутренний блок напольного типа предназначен для установки на стене помещения у пола. Сплит-системы напольного типа (напольные кондиционеры) применяются для кондиционирования жилых и офисных помещений. Внутренний блок напольного типа устанавливается внизу у пола, поэтому он менее заметен, чем блок настенного или подпотолочного типов. Использование напольных кондиционеров - отличный способ кондиционирования мансарды. Как известно, в помещениях мансарды большая часть стен имеют наклон, особенно в верхней части, эта особенность затрудняет установку настенных кондиционеров, а для напольного кондиционера место найти намного проще. Также, напольные внутренние блоки многих производителей можно частично или на всю толщину встроить в стену, что предоставляет более широкие возможности для дизайна. Холодный воздух из внутреннего блока напольного кондиционера подается вверх вдоль стены, далее поднимается к потолку и распространяется по помещению. Из-за применения такой схемы раздачи холодного воздуха напольный кондиционер не должен устанавливаться в непосредственной близости от людей, он плохо подходит для кондиционирования помещений с высокой плотностью рабочих мест, это ограничивает его применение в офисах. Технически напольные кондиционеры аналогичны напольно-потолочным (универсальным) кондиционерам, поэтому зачастую большинство производителей не включают в свой модельный ряд напольные кондиционеры, заменяя их кондиционерами с универсальным вариантом размещения внутреннего блока.

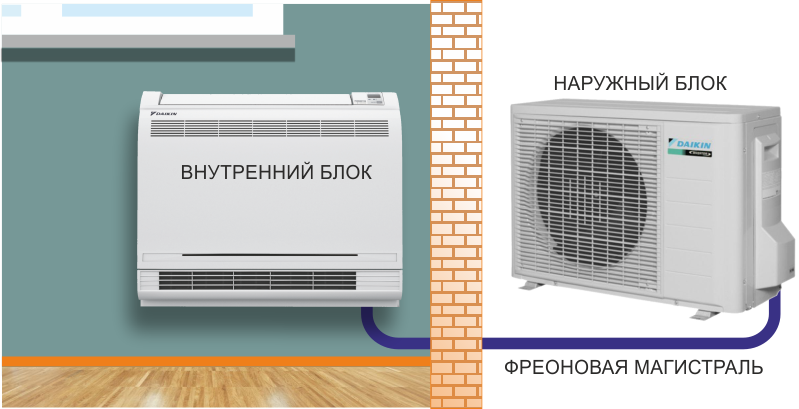

Напольный сплит кондиционер


Колонные

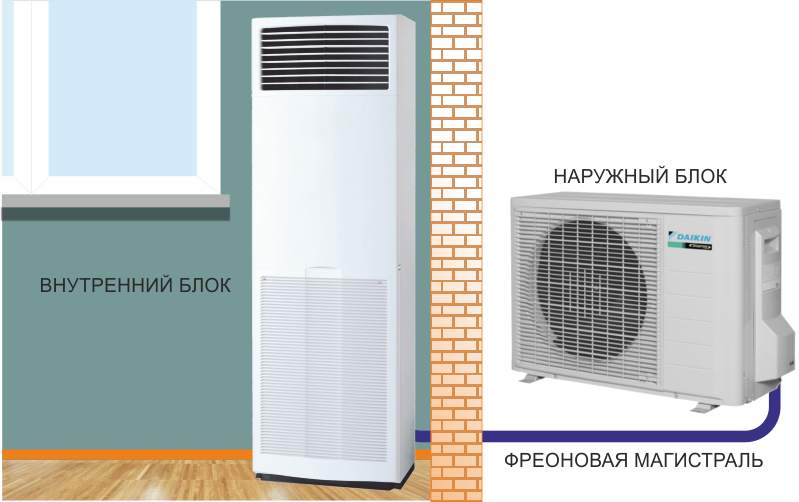

Колонные кондиционеры или кондиционеры колонного типа - кондиционеры, которые используют в помещениях большого объема, в которых нежелательно нарушать архитектурные особенности зданий (стены и потолок) Внутренний блок колонной сплит-системы по габаритам напоминает холодильник, имеет большой вес и устанавливается на полу. Данные кондиционеры имеют большую мощность (от 10 до 20 кВт) и предназначены для установки в помещениях большого объема: холлах гостиниц, конференц-залах, ресторанах. Они требуют сравнительно большую площадь для своего размещения, поскольку создают сильный поток охлажденного воздуха и не позволяют находиться в непосредственной близости от кондиционера.

Преимущества:


• большая мощность и сильный воздушный поток
• автоматическое регулирование направления воздушного потока распределительными жалюзи
• широкоэкранный жидкокристаллический экран на панели кондиционера

Недостатки:


• крупные габариты
• требуют сравнительно большую площадь для своего размещения

Колонные кондиционеры


Касетные

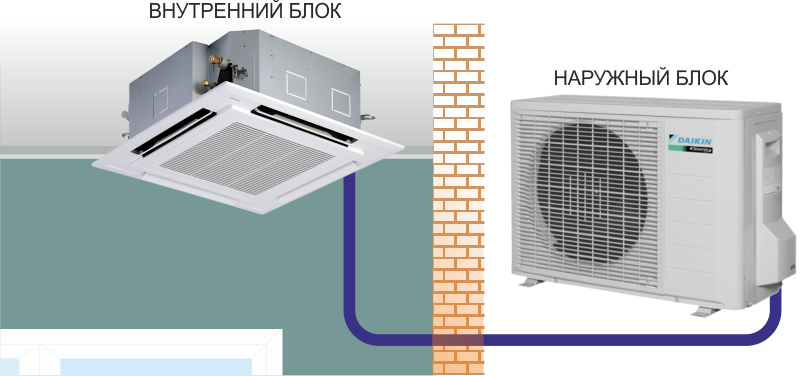

Сплит-системы кассетного типа рассчитаны на кондиционирование помещений с наличием подвесного потолка. Внутренний блок монтируется в пространстве за подвесным потолком, при этом видна только декоративная решетка с размерами, как правило, соответствующими стандартному размеру 600х600 мм потолочной панели. Кассетные кондиционеры по праву занимают нишу полупромышленных систем кондиционирования наряду со cплит-системами канального типа.

Преимущества:


• незаметность, поскольку видна только декоративная решетка;
• не занимают места на стене;
• равномерное распределение воздушного потока по четырем направлениям, что позволяет использовать всего один кондиционер для охлаждения большого помещения (при использовании настенных сплит-систем для достижения аналогичного эффекта пришлось бы использовать 2-3 кондиционера меньшей мощности);
• большая трасса между блоками, что позволяет размешать наружный блок в любом малозаметном месте, не нарушая архитектурный облик здания;
• встроенная водяная помпа автоматически удаляет воду.

Недостатки:

• для своей установки требуют, чтобы расстояние между основным и фальшпотолком было не менее 300 мм.


Касетные кондиционеры


МУЛЬТИ-СПЛИТ СИСТЕМЫ

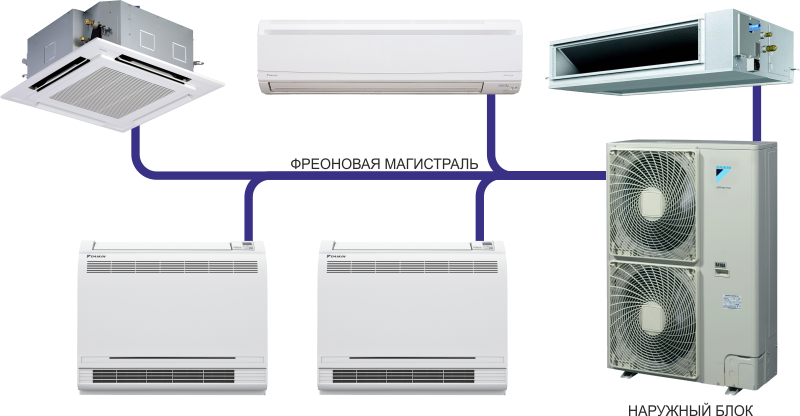

Мульти-сплит системы являются разновидностью сплит-систем. Их отличие заключается в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков - обычно от 2 до 4-5 штук. При этом внутренние блоки могут быть не только разной мощности (как правило, 2-5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. Если количество внутренних блоков становится больше шести, а максимальные расстояния между блоками достигают 100 метров, такие системы называют мультизональными (зональномодульными) или VRF-системами.

Вопреки распространенному мнению, замена нескольких сплит-систем на одну мульти-сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5-2 раза выше из-за более длинных коммуникаций. Кроме того, при выходе из строя внешнего блока мульти-сплит системы перестают работать все внутренние блоки. С такой точки зрения надежность использования нескольких сплит-систем выше. Поэтому мульти-сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания. Мульти-сплит системы разумно использовать в том случае, когда стоит задача кондиционирования нескольких соседних помещений. Такие кондиционеры допускают использование различных типов внутренних блоков: настенных, напольно-потолочных, кассетных, канальных, которые великолепно впишутся в любой, даже самый изысканный интерьер. Каждый внутренний блок кондиционера системы мультисплит имеет свой пульт управления и может работать в индивидуальном режиме и поддерживать заданную температуру независимо от других. Каждый компрессор обслуживает свой внутренний блок или группу блоков и имеет свой независимый холодильный контур. Мульти-сплит система может быть также оснащена центральным управлением, что позволит с помощью контроллеров регулировать работу внутренних блоков как всех вместе, так и по отдельности.


Мульти-сплит кондиционеры


КАНАЛЬНЫЕ КОНДИЦИОНЕРЫ

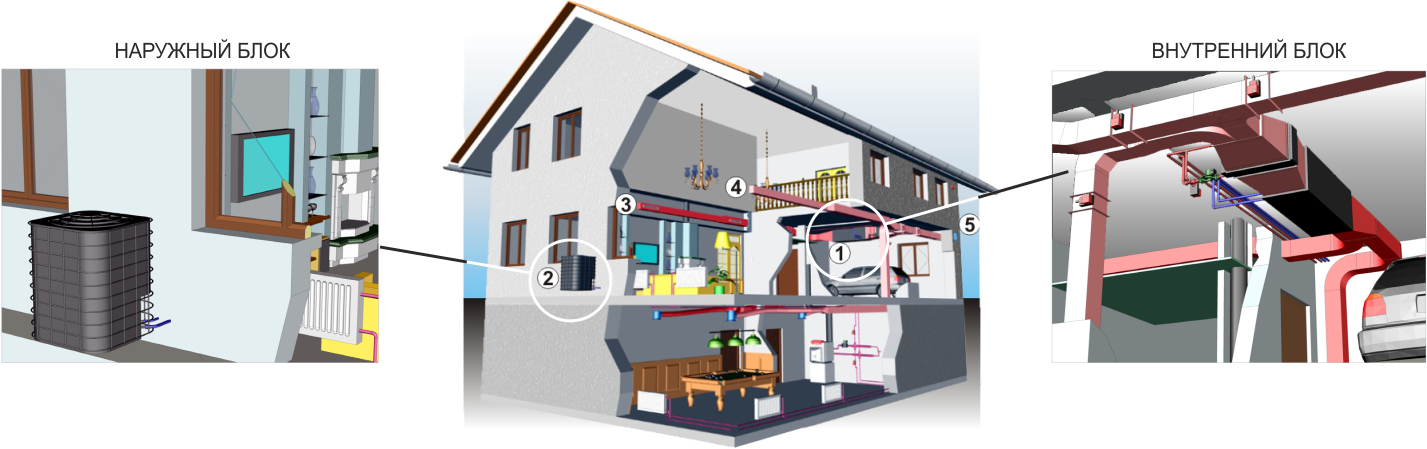

Канальные кондиционеры – это кондиционеры, состоящие из двух блоков, внутреннего (1) и наружного (2). Внутренний блок устанавливается скрытым способом (за подвесным или подшивным потолком, в подсобном помещении). Во внутреннем блоке находится фильтр, теплообменник испарителя и вентилятор. В наружном блоке – компрессорно-конденсаторный блок и теплообменник. Компрессорно-конденсаторный блок готовит фреон, который поступает в теплообменник внутреннего блока, где нагревает или охлаждает воздух. Распределение охлажденного или подогретого воздуха осуществляется по системе теплоизолированных воздуховодов (3,4), которые также размещаются в межпотолочном пространстве. Внутренний блок кондиционера производит забор воздуха по системе вытяжных вентиляционных каналов.


Канальные кондиционеры кондиционеры

При значительной производительности и большом напоре, создаваемом вентилятором блока кондиционера, можно одновременно охватить кондиционированием несколько помещений или несколько зон одного помещения. Как правило, канальные кондиционеры используются в помещениях площадью до 250 кв.м. Типичная мощность канальных кондиционеров варьируется в диапазоне от 2 до 25 кВт, что достаточно для кондиционирования как отдельной комнаты, так и небольшого офиса или 4-5 комнатной квартиры.

Принципиальное отличие канального кондиционера от обычных сплит-систем заключается в возможности подачи свежего воздуха в объемах, необходимых для полноценной вентиляции кондиционируемых помещений и возможность более равномерного распределения воздуха по помещению. Также, канальные кондиционеры, как правило имеют более низкий перепад температуры подаваемого воздуха по отношению к температуре воздуха в помещении. Это положительно сказывается на комфорте.

Для обеспечения круглогодичной подачи свежего воздуха в дополнение к канальному кондиционеру необходимо устанавливать специальные электрические или водяные нагреватели, обеспечивающие необходимый подогрев подаваемого воздуха в прохладное время года, или применять отдельные приточные вентиляционные установки со встроенными нагревателями.

Штатные электрические или водяные нагреватели для канальных кондиционеров с приточной вентиляцией имеют широкий диапазон мощности (от 4 до 48 кВт). В зависимости от мощности внутреннего блока нагреватели выполняются либо отдельной секцией, либо встраиваются во внутренний блок. Такие кондиционеры укомплектованы единой системой автоматики, управляющей работой кондиционера и обеспечивающей его контроль и плавное регулирование мощности нагревателей. Дополнительные отдельные электронагреватели или приточные установки должны иметь свою систему автоматики. Поэтому, в случае необходимости круглогодичного использования канального кондиционера с подачей свежего воздуха, желательно разрабатывать индивидуальную систему управления нагревателем или ставить дополнительный пульт управления приточной установкой.

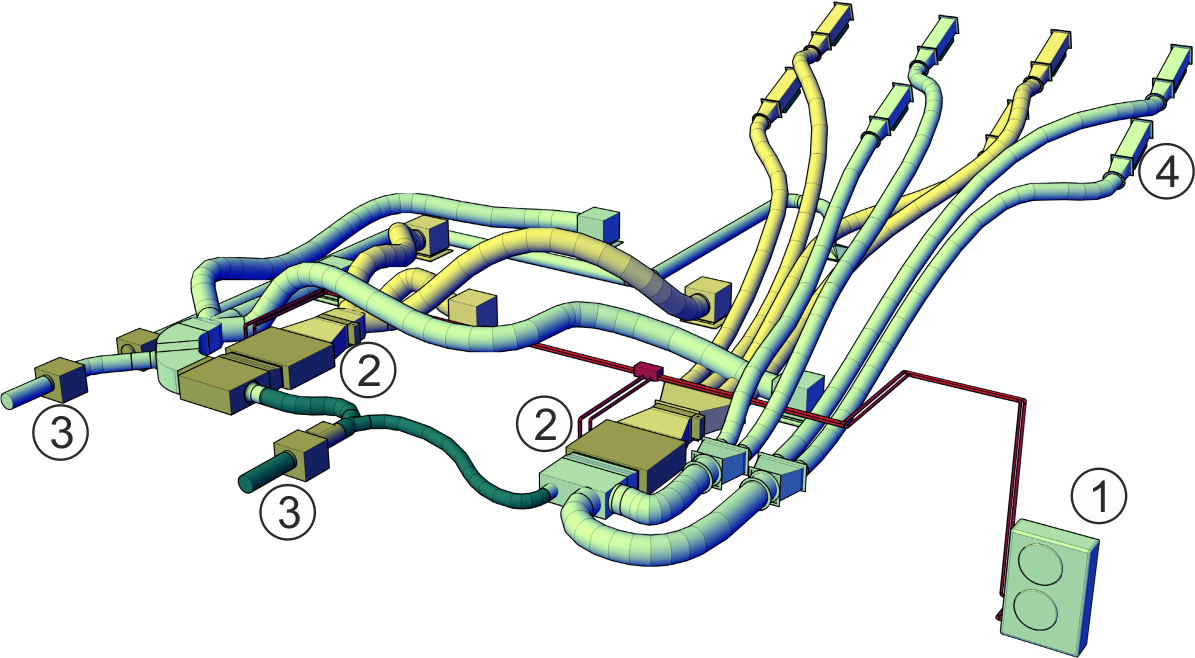

Ниже приведена 3D-схема системы вентиляции и кондиционирования небольшого дома.
Здесь приняты следующие обозначения:
1-наружный блок мульти сплит-системы;
2-внутренние канальные блоки;
3-приточные установки для подачи свежего воздуха;
4-приточные и рециркуляционные решетки.
3D схема системы вентиляции и кондиционирования дома


ЦЕНТРАЛЬНЫЕ КОНДИЦИОНЕРЫ

Центральные кондиционеры – это модульные установки для обработки воздуха, которые в зависимости от назначения могут иметь в своем составе приточную, вытяжную, фильтровальную, нагревательную, охлаждающую и т.д. секции а также секцию рекуперации тепла. При проектировании эти секции комбинируются в зависимости от назначения установки.

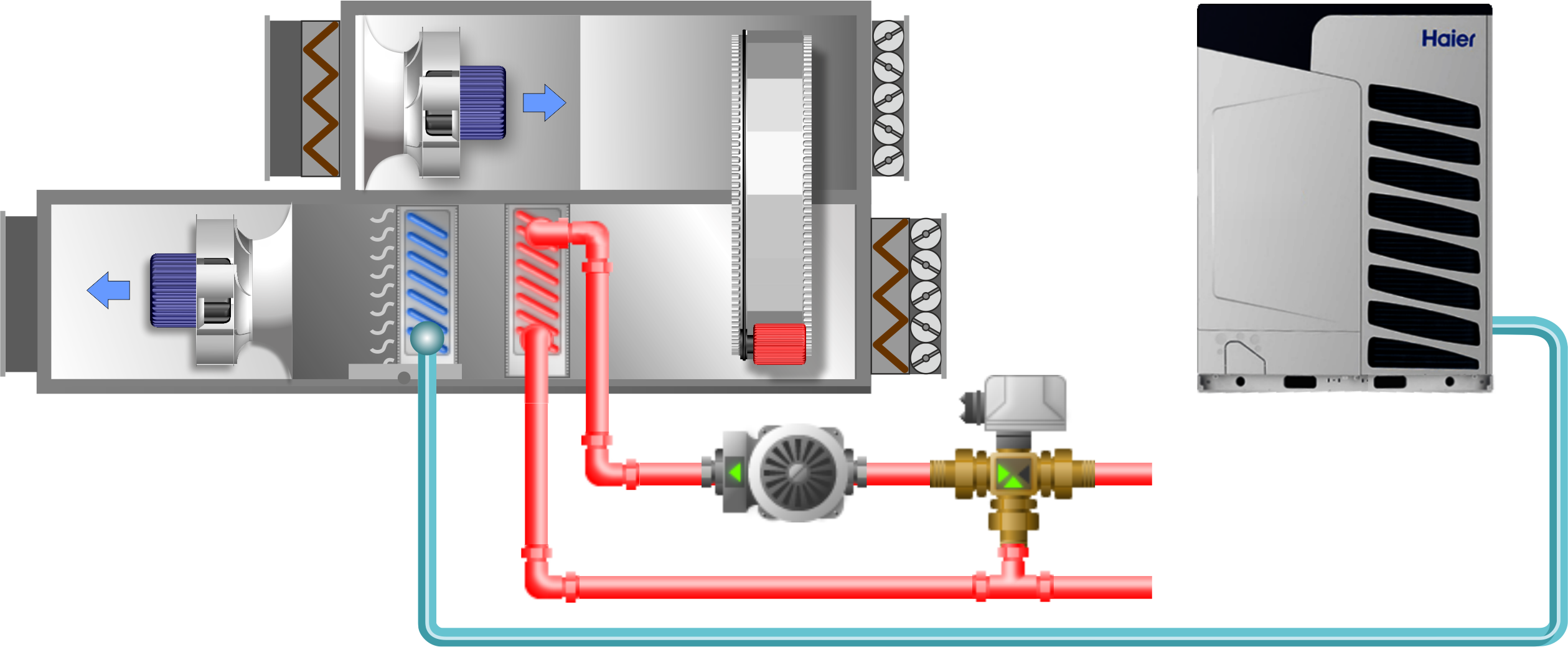

Ниже приведена принципиальная схема приточно вытяжной установки с водяным калорифером, фреоновым охладителем и роторным рекуператором тепла.


Центральный кондиционер
