СИСТЕМЫ ОТОПЛЕНИЯ КОТТЕДЖА, ОФИСА, МАГАЗИНА

Для отопления в жилых помещениях, как правило, используются три следующих основных типа систем:
 1. Радиаторное отопление;
 2. Теплые полы;
 3. Воздушное отопление
В радиаторной системе отопления нагретая вода от источника тепла (индивидуального котла) (1) по системе трубопроводов (2) подается в радиаторы (3) и/или в теплые полы (4). В зависимости от способа циркуляции воды системы отопления бывают с естественной или принудительной циркуляцией.
В системе с естественной циркуляцией циркуляция воды обеспечивается за счет разности удельного веса горячей и холодной воды. Такие системы отопления имеют ограниченный радиус действия из-за небольшого циркуляционного давления и требуют больше времени на запуск в работу. Также, для получения максимального КПД этой системы, приходится использовать трубы большого диаметра. Основным преимуществом этих систем отопления является независимость от электроснабжения.

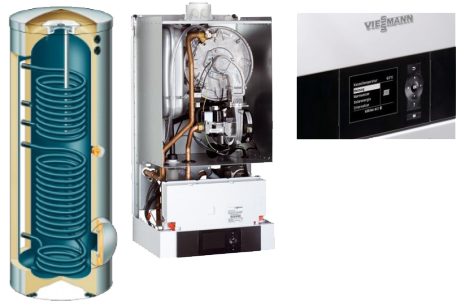

 Для обеспечения теплом сейчас все чаще используют навесные газовые конденсатные отопительные котлы, например VITODENS немецкой фирмы VIESSMANN. Vitodens - это газовый конденсационный котел настенного исполнения с оптимальным соотношением цена/производительность, высоким комфортом отопления и приготовления горячей воды, компактными габаритными размерами и классическим элегантным дизайном. Vitodens расходует меньшее количество энергии, так как он дополнительно использует скрытую теплоту парообразования в уходящих газах. Результат: коэффициент полезного действия котла Vitodens 200-W равен 98%(Hs)/109% (Hi). С помощью Vitodens Вы снижаете собственные издержки на отопление и заботитесь о чистоте окружающей среды. Сердцем Vitodens 200-W является цилиндрическая горелка из высококачественной нержавеющей стали. Она особенно экономична, так как использует модуляционный принцип горения. Вместе с этим значительно сокращаются эмиссии вредных выбросов. Таким образом, Vitodens 200-W соответствует самым высоким требованиям охраны окружающей среды. Благодаря компактным размерам Vitodens 200-W подойдет почти к любому интерьеру: на кухне, в ванной комнате, в отдельном помещении. Vitodens 200-W быстро монтируется и поставляется в готовом к эксплуатации виде. Неважно, проектируете Вы его под новое строительство или устанавливаете в уже существующее помещение.

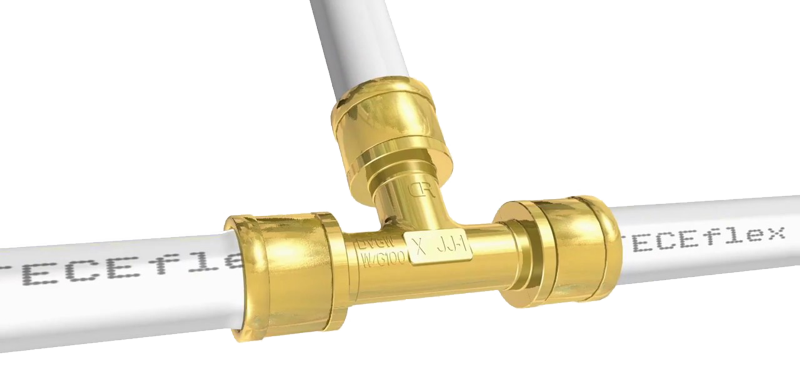

 Для разводки системы отопления рекомендуется использовать металлопластиковые трубы, например TECEFlex РЕ-Хс-AL-РЕ (Германия). Благодаря тому что способ производства TECEFlex основан на использовании внутренней трубы из полиэтилена PE-Xc, полимерные трубы TECEflex отличаются особенной термостойкостью. Долгий срок службы гарантируется даже при высокой температуре. Белые металлополимерные трубы хорошо выглядят и на поверхности, и в магистральной разводке. Обрезки и остатки можно использовать в других системах, например, в трубопроводах питьевой воды.


 Настенные радиаторы – стальные штампованные конвектора или литые алюминиевые. Внешний вид настенных радиаторов на рисунке внизу.

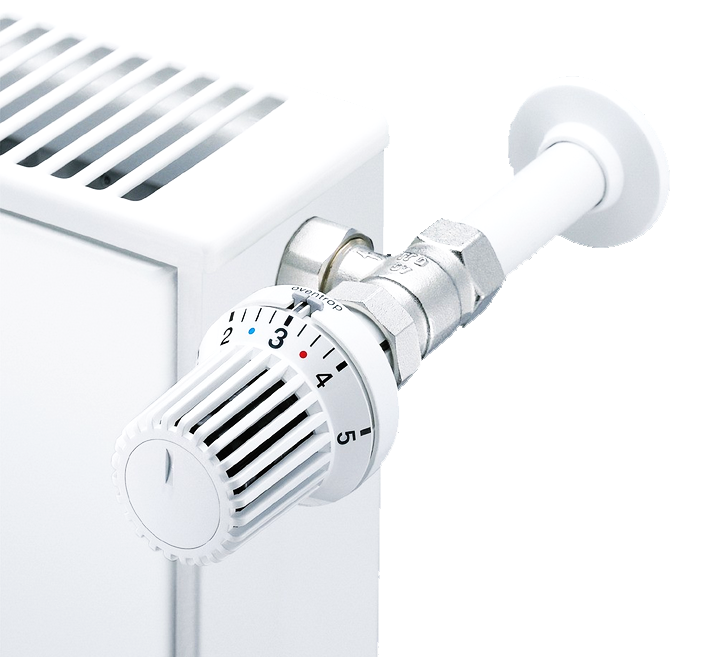

 На каждый радиатор рекомендуется устанавливать термостатический вентиль и отключающую арматуру. Это позволит управлять отоплением в помещении, что существенно снижает расход тепловой энергии и облегчит обслуживание и эксплуатацию.

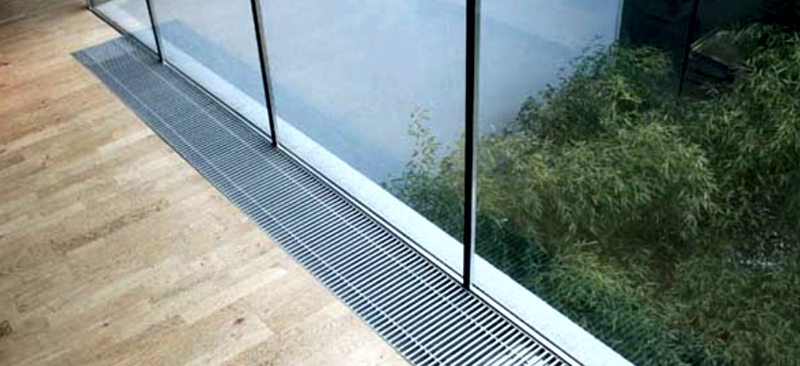

 Под окнами и дверями могут быть установлены встраиваемые конвектора, например чешские MINIB. Эти модели отличает высокая производительность и увеличенная теплоотдача, благодаря оптимальному расположению нагревательного сердечника от уровня пола. Конструкция обеспечивает ускоренную конвекцию воздуха, что позволяет отсекать потоки холода, движущиеся от окон и дверей. Внешний вид радиаторов показан на фото внизу.

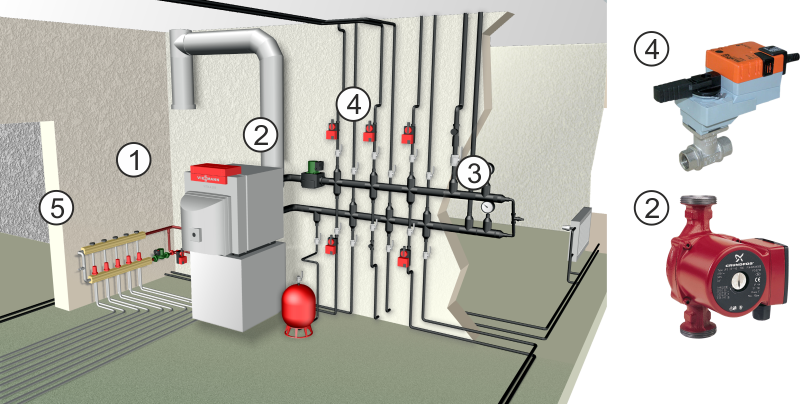

 В системах отопления с принудительной циркуляцией для движения жидкости от котла (1) (см.рисунок внизу) по системе отопления используются циркуляционные насосы (2). Циркуляционный насос нагнетает нагретую воду в распределительную гребенку (3) откуда по трубопроводам она поступает к радиаторам и/или калориферам. При использовании автоматики регулирования микроклимата для изменения количества теплоносителя, поступающего к радиаторам, применяются регулирующие вентили (4). Регулирование и распределение теплоносителя в теплых полах производится с помощью смесительных устройств с гребенками (5).

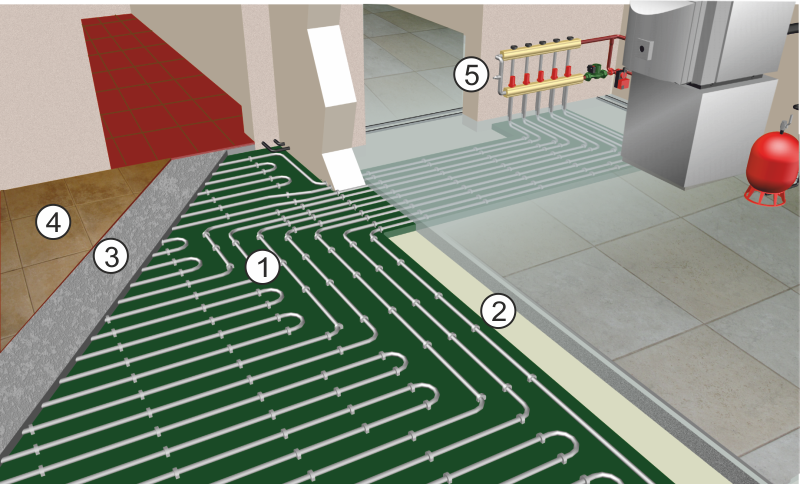

 Наиболее комфортное отопление это отопление с помощью теплого пола. Теплые полы бывают водяные и электрические. Для водяного теплого пола пластиковые или металлопластиковые трубопроводы (1) (см.рисунок внизу) укладываются на теплоизоляцию (2). После укладки и испытания трубы заливаются стяжкой (3), на которую укладывается плитка (4) или другое покрытие. Для регулирования температуры в теплых полах применяются специальные смесительные узлы с автоматическим регулированием (5).
