ПОЛНАЯ, АКТИВНАЯ И РЕАКТИВНАЯ МОЩНОСТЬ
В ЭЛЕКТРОСЕТЯХ

Угол сдвига фаз напряжения и тока φ=0°
 В цепях переменного синусоидального тока, по причине постоянного изменения значения напряжения и тока, мощность нельзя вычислить путем простого перемножения напряжения на ток. Поэтому, выделяют сразу три вида электрической мощности: активную, реактивную и полную.
Активная мощность в цепях синусоидального тока
Единица измерения — ватт (обозначение: Вт; международное обозначение: W).


 где P - активная мощность, Вт;
  U - среднеквадратическое напряжение, В;
  I - среднеквадратический ток, А;
  φ - угол сдвига фаз напряжения и тока, град.
Активная мощность определяет ту часть электрической энергии, которая используется непосредственно на выполнение полезной работы.
Реактивная мощность в цепях синусоидального тока
Единица измерения — вольт-ампер реактивный (обозначение: вар; международное обозначение: var)


 где Q - реактивная мощность, вар;
  U - среднеквадратическое напряжение, В;
  I - среднеквадратический ток, А;
  φ - угол сдвига фаз напряжения и тока, град.
Реактивная мощность определяет ту часть электрической энергии, которая бесполезно расходуется в электрических сетях.
Полная мощность в цепях синусоидального тока
Единица полной электрической мощности — вольт-ампер (обозначение: ВА; международное обозначение: VA)


 где S - полная мощность, ВА;
  P - активная мощность, Вт;
  Q - реактивная мощность, вар;
Полная мощность соответствует всей энергии, которая расходуется в электрических сетях.

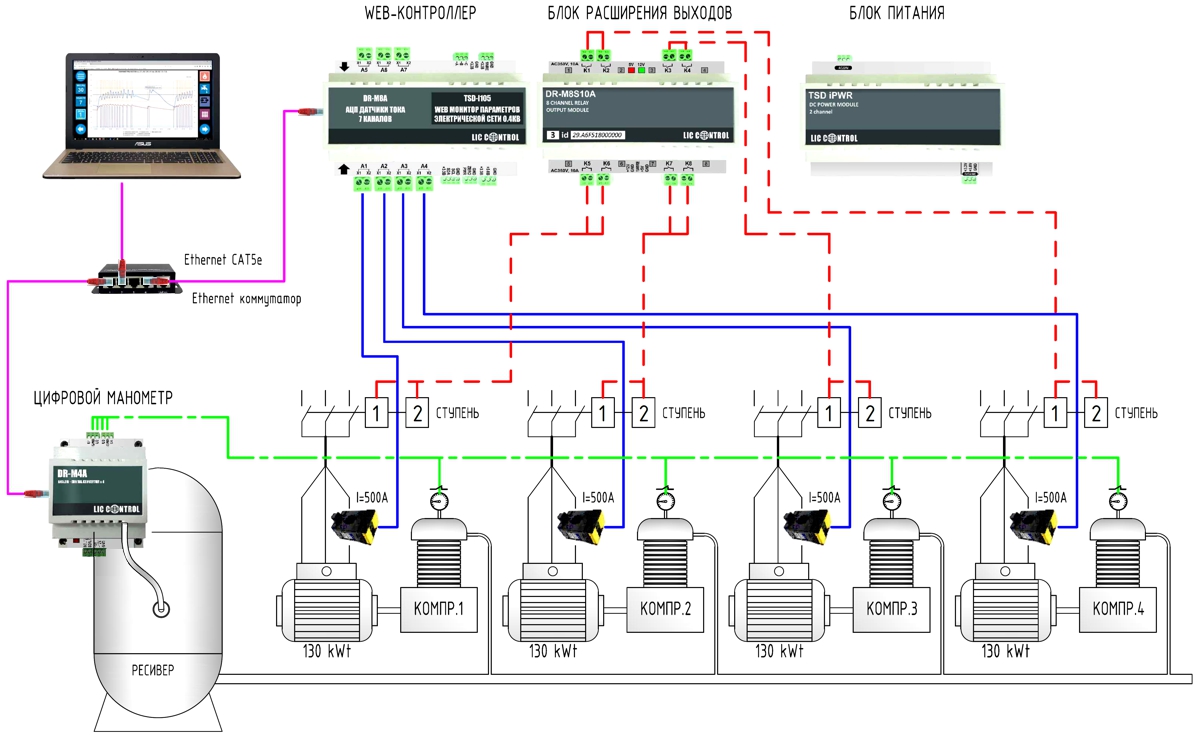

Ниже приводится схема мониторинга работы мощных компрессоров с управлением на контроллерах Lic Control
WEB Монитор электрических параметров, токов, полной, активной, реактивной мощности
Данная система постоянно производит измерение потребляемых компрессорами токов и электрической мощности. Также учитывается соотношение активной и реактивной мощности. На основании полученных данных и информации о давлении в главном ресивере осуществляется включение/выключение компрессоров в соответствии с программой оптимизации расходов электроэнергии и равномерности загрузки компрессоров.
Текущая информация о давлении, включенных компрессорах, полной, активной и реактивной мощности через WEB интерфейс отображается на компьютере в диспетчерской или любом другом компьютере, смартфоне или планшете, который подключен в одну сеть с контроллером.
