МИКРОКЛИМАТ В ЧАСТНЫХ БАССЕЙНАХ


Рекомендуемые параметры микроклимата частного бассейна:
 Температура воды 26-28 °С;
 Температура воздуха 28-30 °С;
 Относительная влажность воздуха 55-60%.

Открытая поверхность воды в бассейне является источником испарения влаги, которая затем может конденсироваться на окнах, стенах, потолке. Поэтому, при строительстве бассейна следует очень внимательно отнестись к теплоизоляции здания. Недопустимым является наличие т.н. мостиков холода – мест, где части наружных стен, несущих конструкций, окон, дверей, крыши непосредственно, без изоляции, соприкасаются с наружным воздухом.

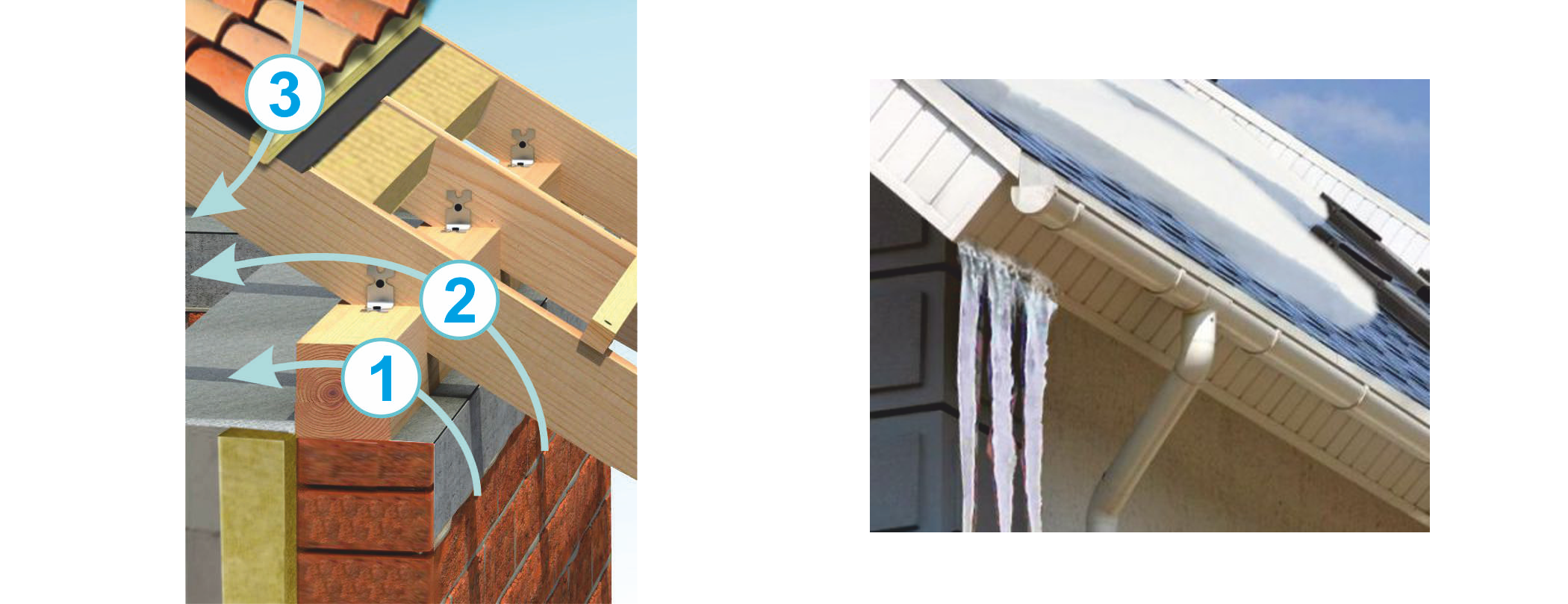

На рисунке внизу показаны типичные ошибки, допускаемые при строительстве, которые приводят к появлению мостиков холода (стрелками указано направление проникновения холода):
 1.Неизолированный мауэрлат, который опирается на неизолированную часть стены
 или на не изолированный бетонный пояс;
 2.Неизолированные стропила, выходящие наружу;
 3.Неизолированная обрешетка крыши.

Мостики холода в ограждающих конструкциях, крыше

Наличие неплотностей в крыше или стенах зимой приводит к появлению сосулек или ледяных наростов при конденсации влаги из проникающего изнутри влажного воздуха. Фото вверху справа.
Для уменьшения количества испаряемой с поверхности воды влаги рекомендуется держать температуру воздуха как минимум на 2 градуса выше, чем температура воды.
Ограждающие конструкции бассейна (окна, двери, стены, потолок, пол), не должны допускать возникновения точки росы при влажности воздуха внутри бассейна 60% и температуре +28°С.

СИСТЕМА ВЕНТИЛЯЦИИ, ВОЗДУШНОГО ОТОПЛЕНИЯ И ОСУШЕНИЯ ВОЗДУХА В БАССЕЙНЕ С РЕКУПЕРАТОРОМ ТЕПЛА
Ниже приведено описание простой системы вентиляции, осушения и воздушного отопления бассейна с перекрестным рекуператором. Такая система сочетает низкую стоимость с высокой эффективностью. Отличается простотой конструкции и не требовательна к обслуживанию.

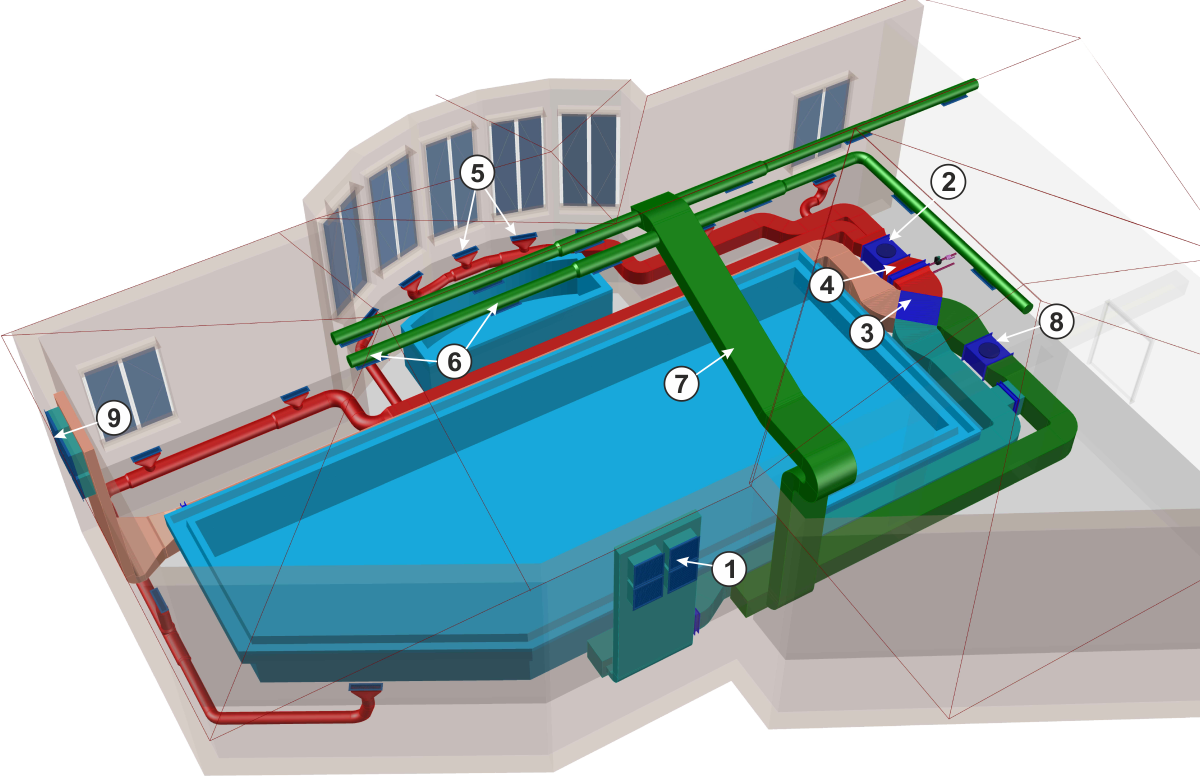

На рисунке внизу показана схема расположения оборудования и воздуховодов в бассейне.

Система вентиляции, осушения и воздушного отопления бассейна с перекрестным рекуператором

Свежий и сухой воздух из воздухозаборника 1 вентилятором 2 перекачивается через перекрестный теплообменник 3 и греющий калорифер 4 к подающим решеткам 5, которые находятся в полу. Влажный воздух, который скапливается под потолком, через рециркуляционные решетки 6 и рециркуляционный воздуховод 7 вентилятором 8 прокачивается во встречном направлении через перекрестный рекуператор 3, где отдает часть своего тепла свежему воздуху.
Рециркуляционный воздух может быть выброшен частично или полностью наружу через решетки 9. Соотношение количества воздуха, возвращаемого в систему, и воздуха, выбрасываемого наружу, регулируется автоматикой через воздушные клапана. Это соотношение зависит от наружной температуры и влажности воздуха внутри бассейна. При необходимости приточный свежий воздух, который прошел через рекуператор, подогревается в водяном калорифере. Величина подогрева приточного воздуха, также, рассчитывается автоматически, исходя из потребности в обогреве. Расположение приточных решеток в полу под окнами, обеспечивает их постоянный обдув, что снижает вероятность возникновения конденсата на стеклах.
Все оборудование и большая часть воздуховодов находятся в подвальной части бассейна.

Преимущества такой системы вентиляции, воздушного отопления и осушения бассейна:
 1.Оптимальное соотношение цена-качество.
 2.Простота устройства и отсутствие сложного и дорогого оборудования, требующего высококвалифицированного обслуживания.
 3.Минимальный объем работ по обслуживанию.
 4.Низкое потребление электроэнергии и тепла.
 5.Система совмещает в себе три функции: осушение воздуха, вентиляция помещения и воздушное отопление.

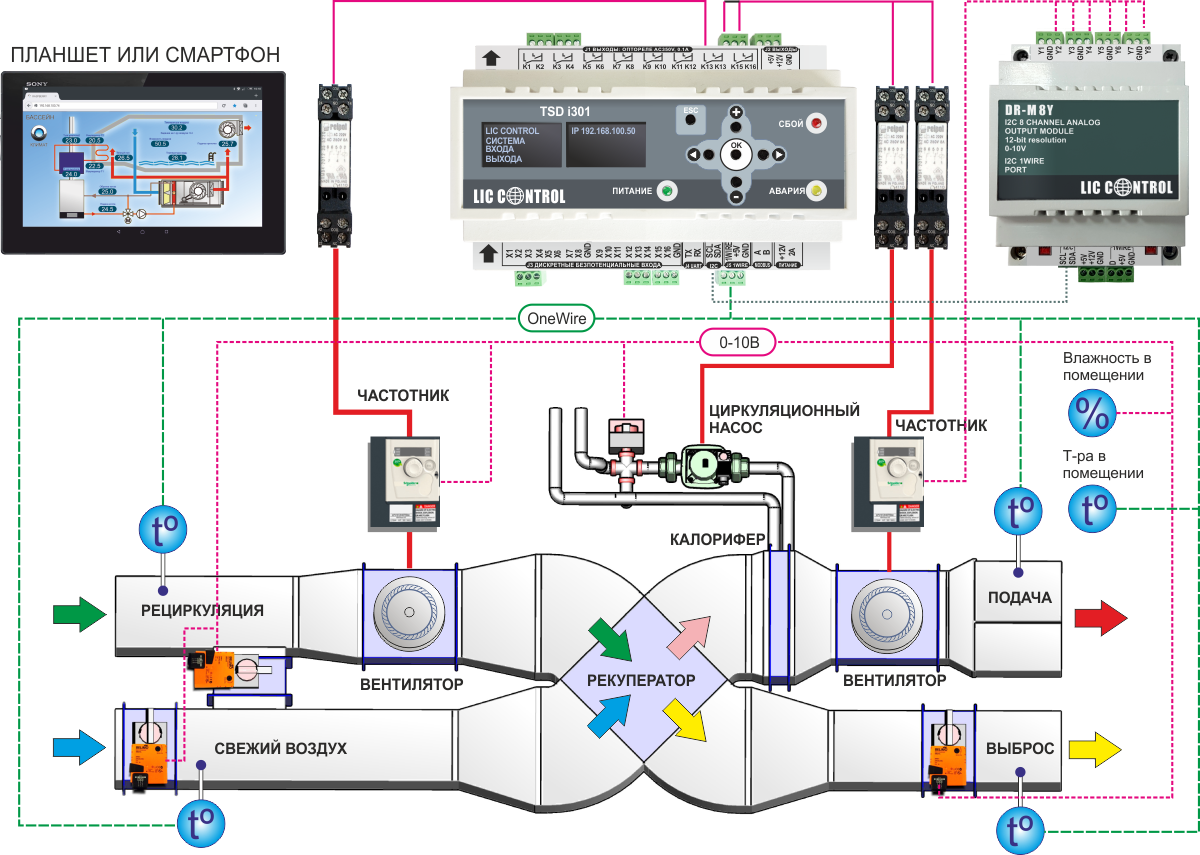

Ниже приведена принципиальная схема автоматики управления микроклиматом в бассейне на контроллерах LicControl.

Система вентиляции, осушения и воздушного отопления бассейна с перекрестным рекуператором
