Одной из основных проблем, возникающих при построении систем диспетчеризации и централизованного управления множеством локальных инженерных систем больших зданий и сооружений является наличие большого количества различных протоколов управления и передачи данных инженерного оборудования.

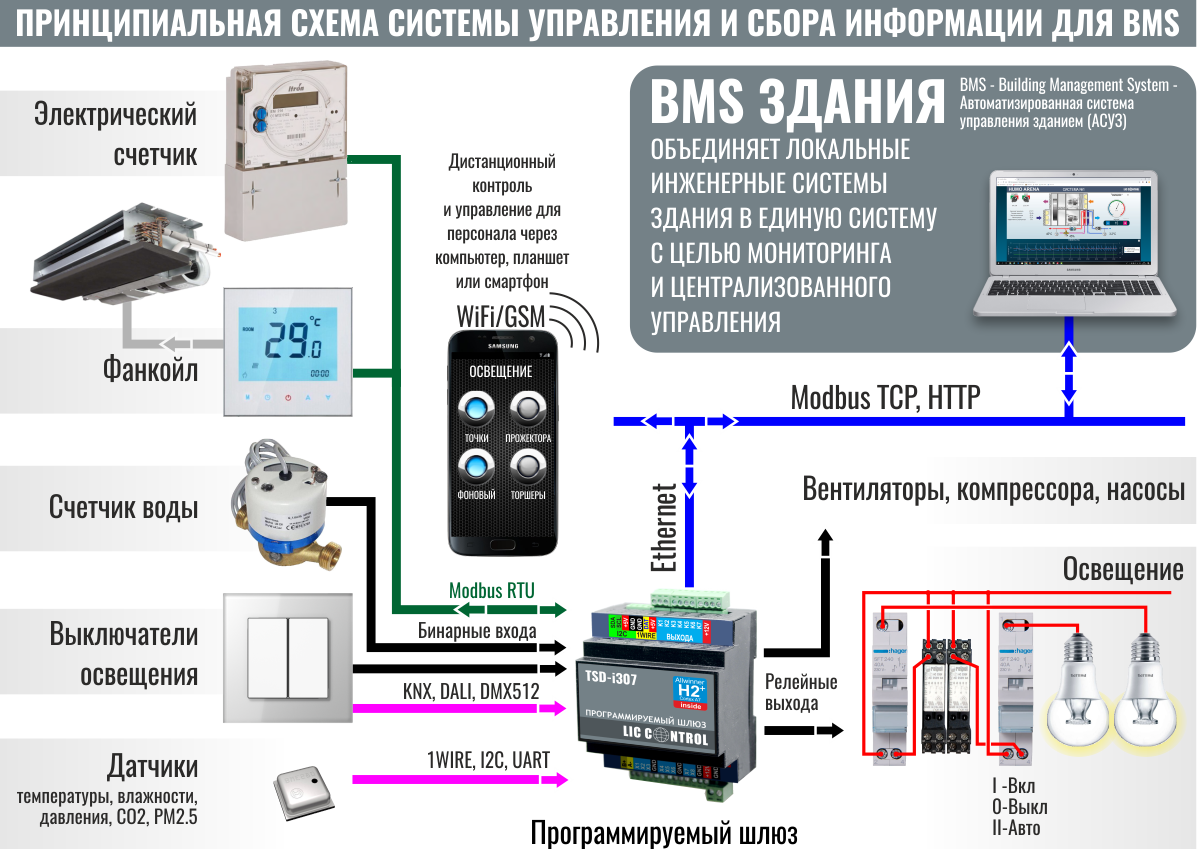

Принципиальная схема системы управления и сбора информации для BMS АСУЗ Предлагаем недорогой и универсальный программируемый мультипротокольный шлюз, который поддерживает следующие стандарты и протоколы передачи данных:
● Modbus RTU ● Modbus TCP ● BACnet
● KNX ● DALI ● DMX-512
● HTTP(s) ● OneWire ● i2c
● RS485 ● RS232 ● UART
Шлюз также оснащен:
● бинарными и импульсными входами;
● релейными выходами;
● WEB-сервером для мониторинга и управления;
● системой регистрации в базе данных, которая может сохраняться как на USB Flash Drive так и на внешнем USB-диске.
Опционально могут быть установлены:
● PWM входы и выходы;
● энергонезависимые счетчики для импульсных расходомеров;
● аналоговые входа и выхода 0-10В;

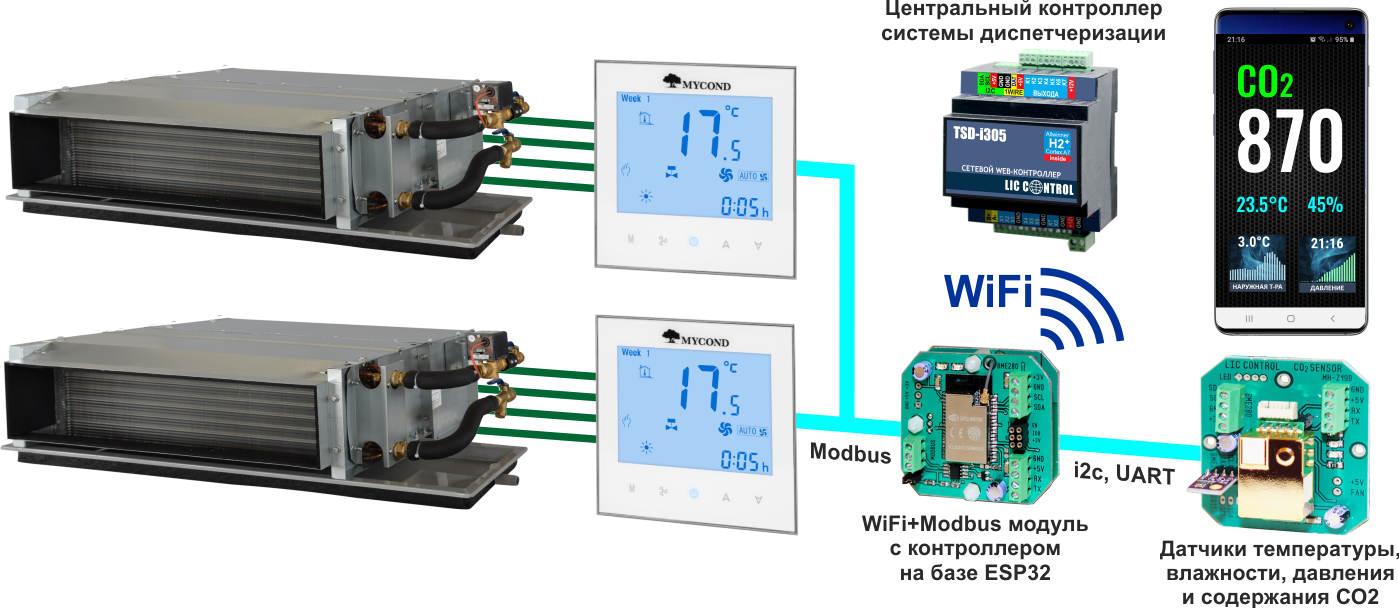

Modbus Диспетчеризация управления фанкойлами с термостатами MYCOND Способ диспетчеризации управления существующей системой вентиляции и кондиционирования чиллер-фанкойл.
Ранее установленные настенные термостаты фанкойлов подключаются по Modbus к WiFi контроллерам на базе ESP32. Такое решение позволяет объеденить управление всех фанколов в единую сеть системы диспетчеризации здания. Для расширения функционала, к WiFi контроллерам на базе ESP32 подключены датчики температуры, влажности, давления и содержания углекислого газа СО2. Это позволяет более точно контролировать микроклимат в помещении и снижает расходы энергоресурсов.

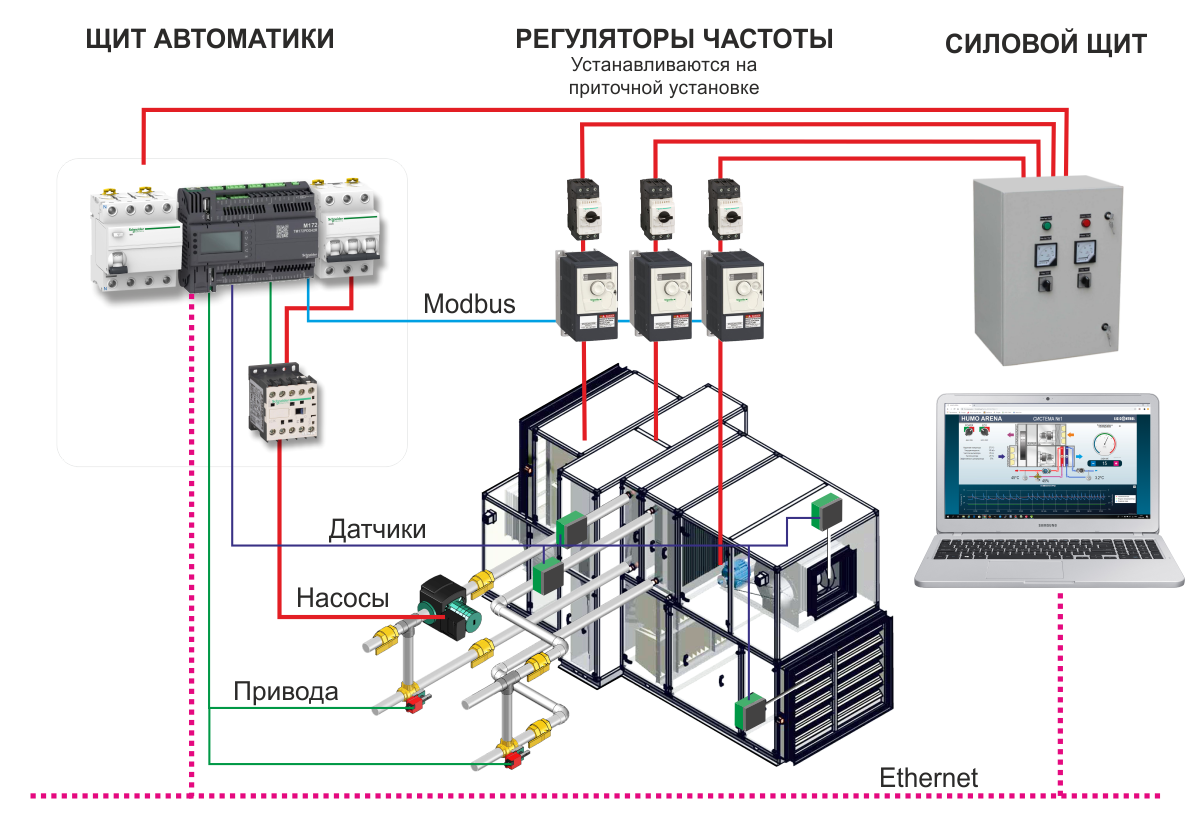

Автоматика управления климатическими системами фитнесс центра Принципиальная схема автоматики управления приточной установкой с роторным рекуператором на базе контроллеров Modicon M172 и регуляторов частоты Altivar фирмы Schneider Electric

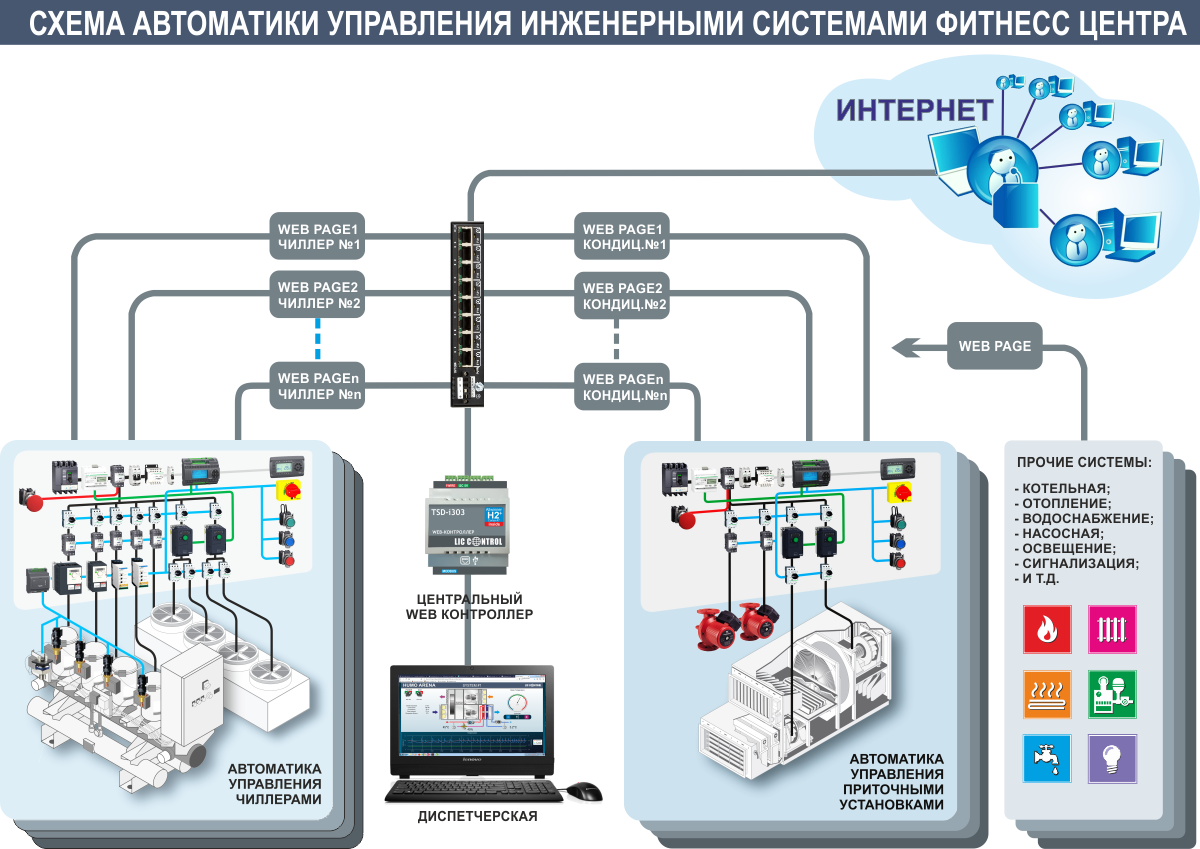

Автоматика управления климатическими системами фитнесс центра ● Управление каждой отдельной инженерной системой, чиллерами, приточными установками, котлами, осуществляется с помощью независимых, свободно программируемых контроллеров LicControl.
● Контроллеры имеют встроенный WEB-сервер, который позволяет удаленно управлять работой каждой системы.
● Все контроллеры объединяются в единую сеть с помощью промышленного протокола связи Modbus-TCP.
● С помощью центрального WEB-контроллера осуществляется взаимная координация работы всех систем и архивирование данных с датчиков в системе.

Перейти на страницу с примером WEB-сервера управления климатическими системами фитнесс центра.

Автоматика для коттеджа. Raspberry Pi, Orange Pi Принципиальная схема бюджетной автоматики управления системами отопления, вентиляции и освещения коттеджа на оборудовании

В каждой комнате установлены настенные сенсорные WiFi термостаты. Они измерять температуру, влажность воздуха в помещениях и содержание СО2, что дает возможность точного управления источником тепла – котлом и/или тепловым насосом, гелиосистемой а также системой вентиляции и кондиционирования. Это существенно снижает расходы энергоносителей и повышает комфортность пребывания. С этих же сенсорных термостатов также управляется система внутреннего и наружного освещения и система сигнализации.

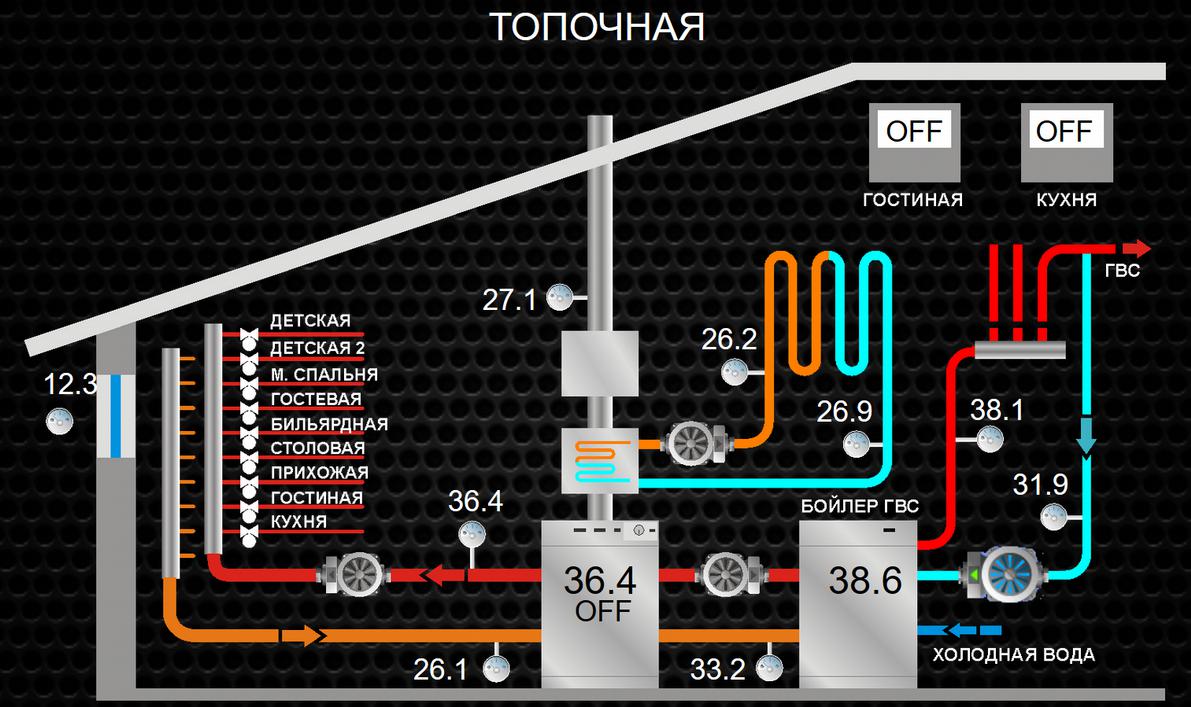

WEB-интерфейс автоматики отопления коттеджа контроллеры raspberry orange pi WEB-интерфейс бюджетной автоматики управления системой отопления коттеджа на оборудовании

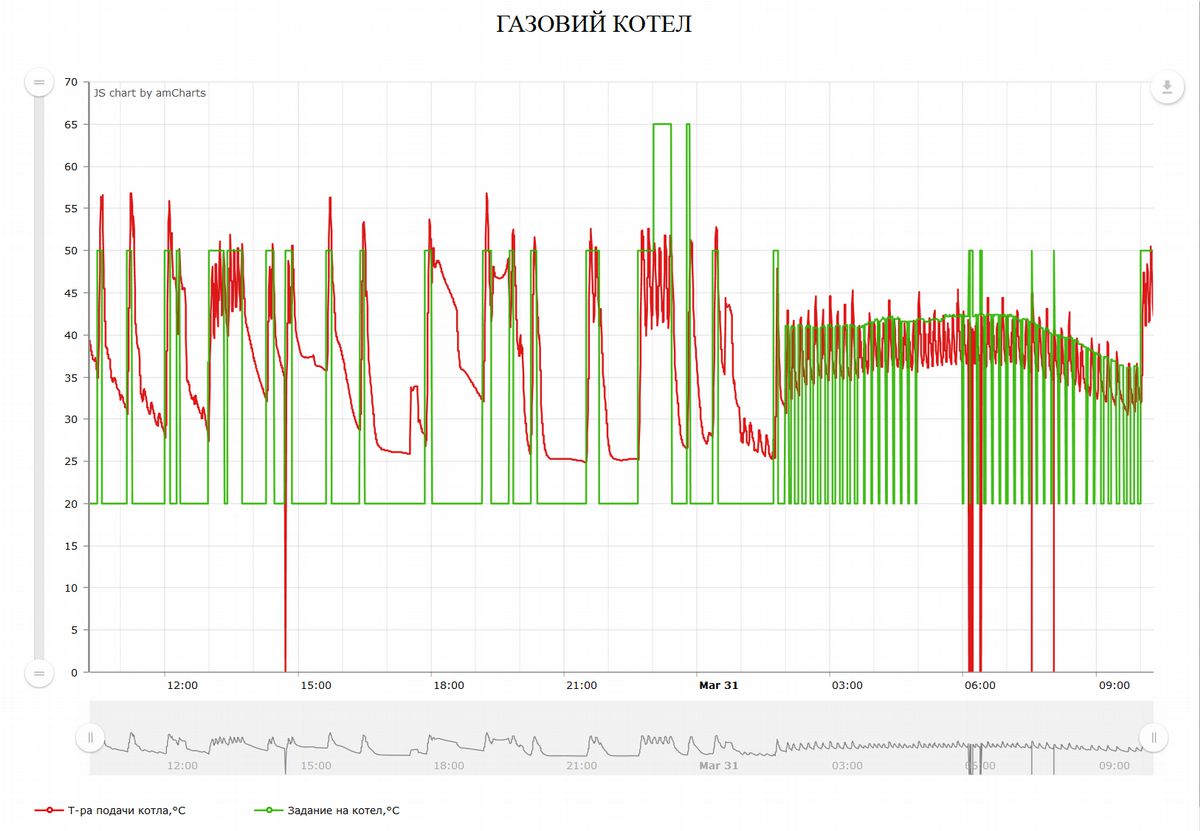

Тренды на WEB-интерфейсе автоматики отопления коттеджа контроллеры raspberry orange pi Тренды на WEB-интерфейсе бюджетной автоматики управления системой отопления коттеджа на оборудовании

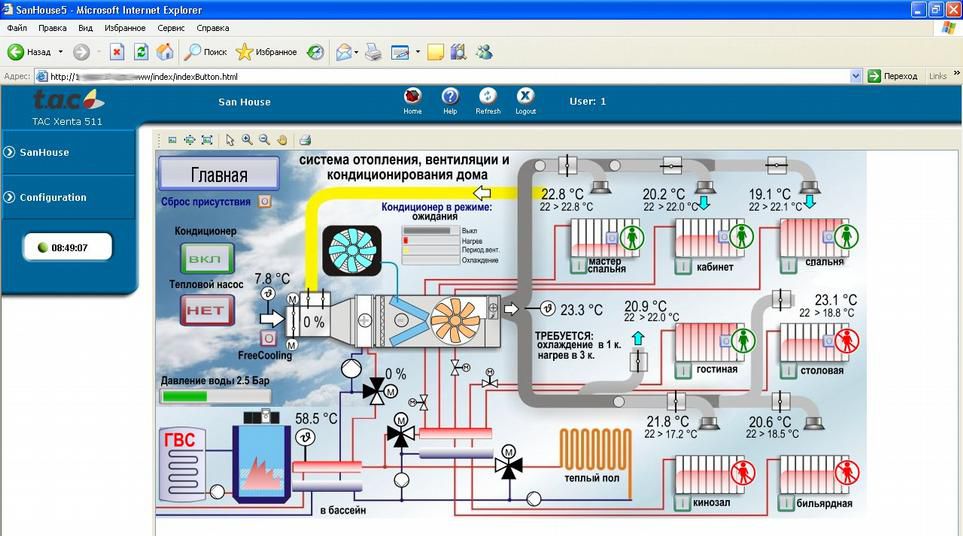

автоматика управления системами отопления, вентиляции и кондиционирования WEB-интерфейс автоматики управления системами отопления, вентиляции и кондиционирования коттеджа на оборудовании Schneider Electric Xenta511.

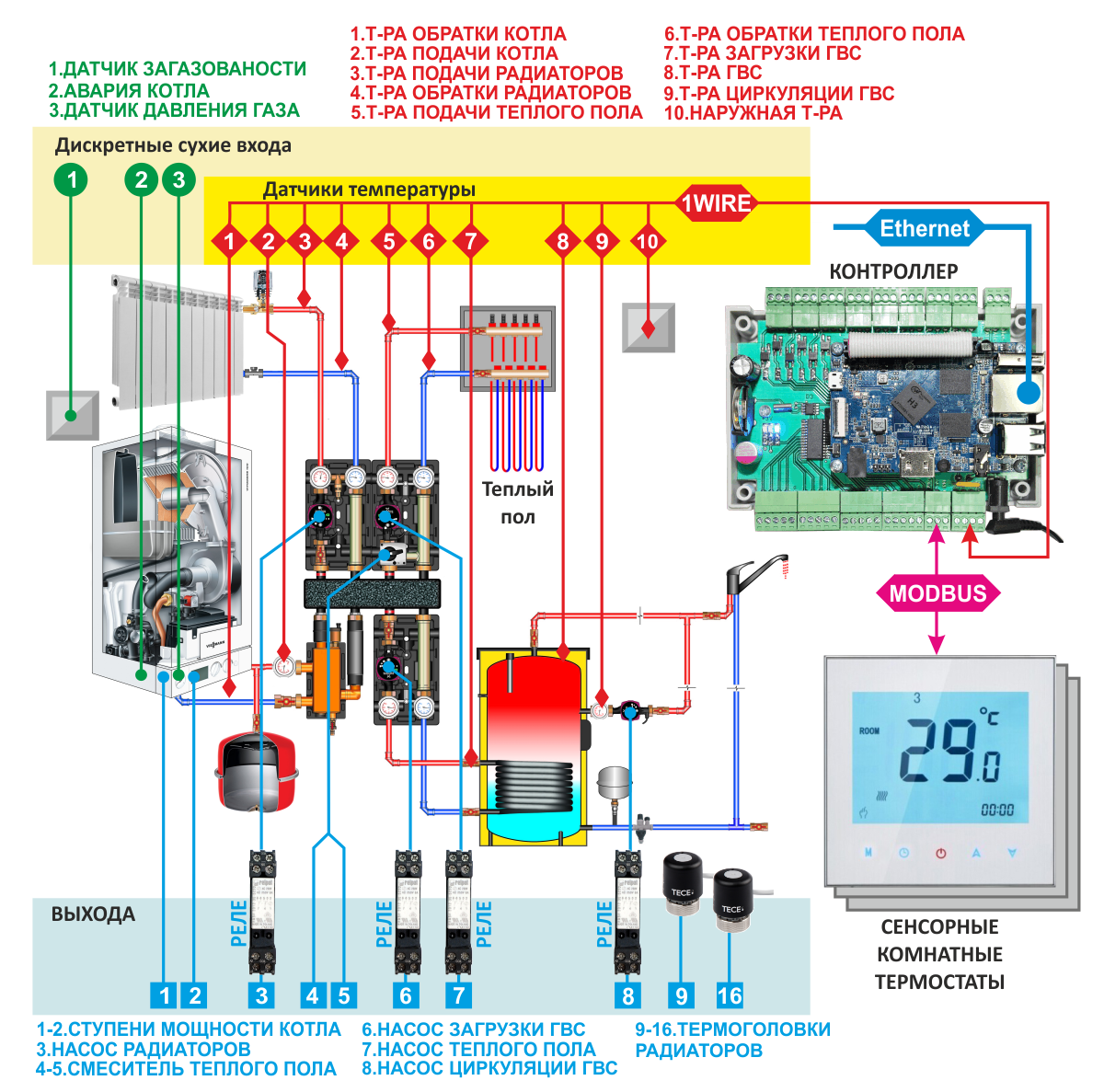

Автоматика управления газовым котлом и системой отопления коттеджа Система автоматики управления газовым котлом и системой отопления коттеджа на контроллерах

В комнатах устанвливаются недорогие сенсорные теромтстаты BAC-1000, которые соединяются с контроллером по сети ModBus. Для регистрации температур применены датчики температуры OneWire DS18B20. Управление исполнительными устройствами - через электромагнитные реле 12В. В контроллере кроме исполняющей программы имеется также и WEB - интерфейс, который позволяет дистанционно управлять системой отопления. Запись данных о работе системы осуществляется на внешний USB-накопитель в виде стандартной базы данных. Все данные можно посмотреть как через встроенный WEB - интерфейс так и по сети через другие программы для просмотра баз данных.

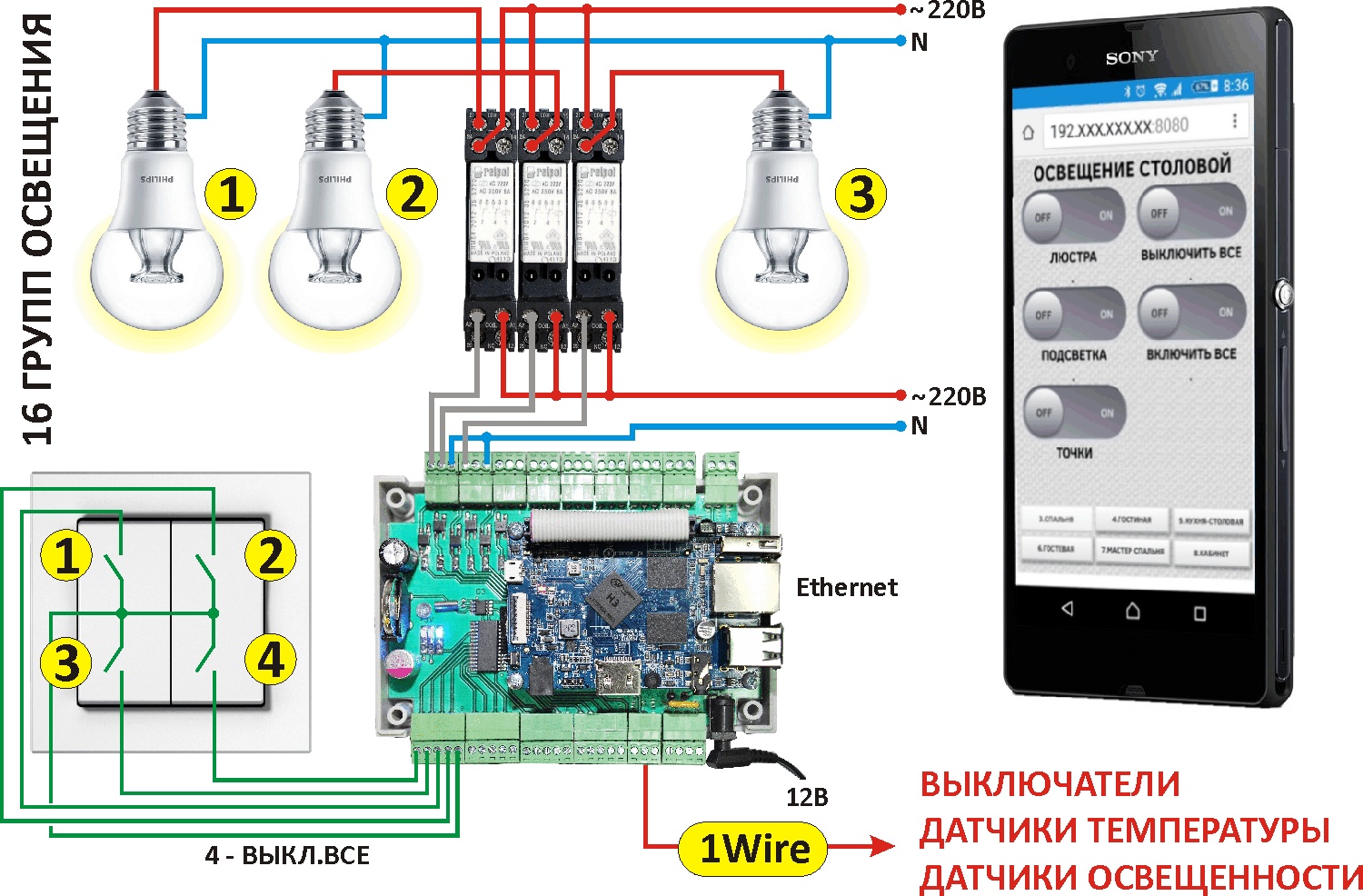

Автоматика управления системой освещения коттеджа Автоматика управления системой освещения коттеджа на контроллерах

Обеспечивает недорогое решение вопроса автоматизации управления 16 группами освещения офиса, квартиры, дома.
Позволяет реализовать централизованное управление с неогранниченного количества выключателей без проходных выключателей или импульсных реле.
Также с помощью этого контроллера можно управлять освещением через Інтернет с компьютеров, планшетов или смартфонов. Может работать с операционными системами Windows, Mac OS, Android, Linux.

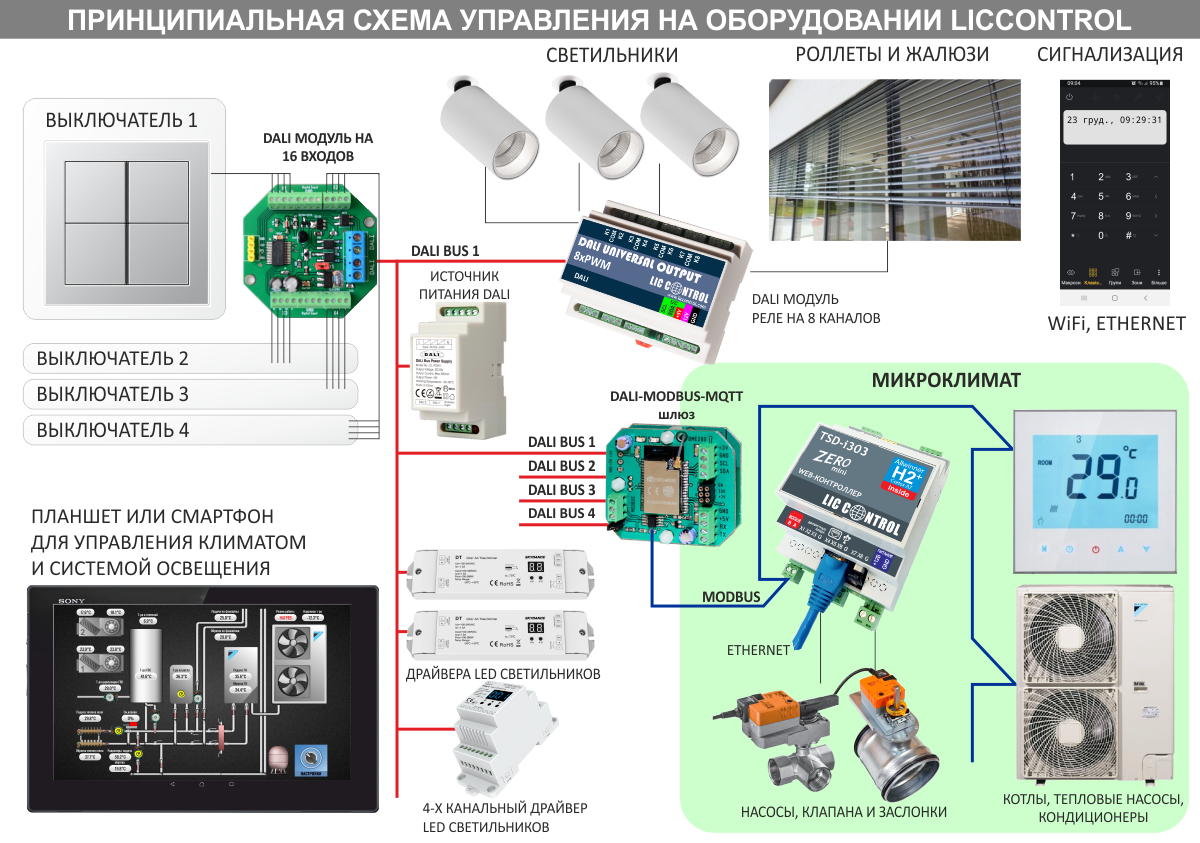

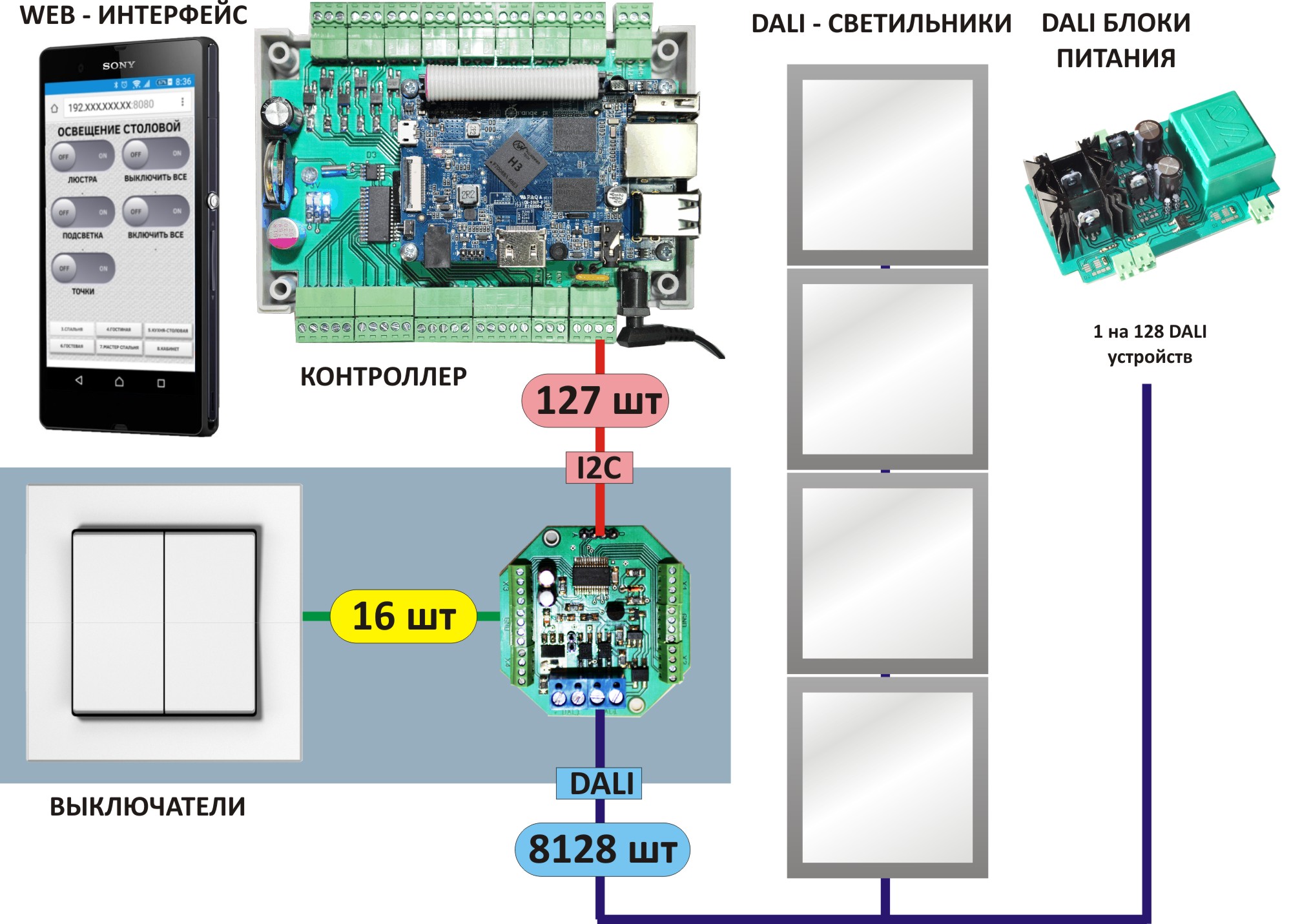

Автоматика управления системой освещения по протоколу DALI Автоматика управления системой освещения по протоколу DALI.

Обеспечивает недорогое решение вопроса автоматизации управления большим количеством групп освещения офиса, промышленного предприятия или склада с возможностью дистанционного контроля через Интернет с компьютеров, планшетов или смартфонов. Может работать с операционными системами Windows, Mac OS, Android, Linux.

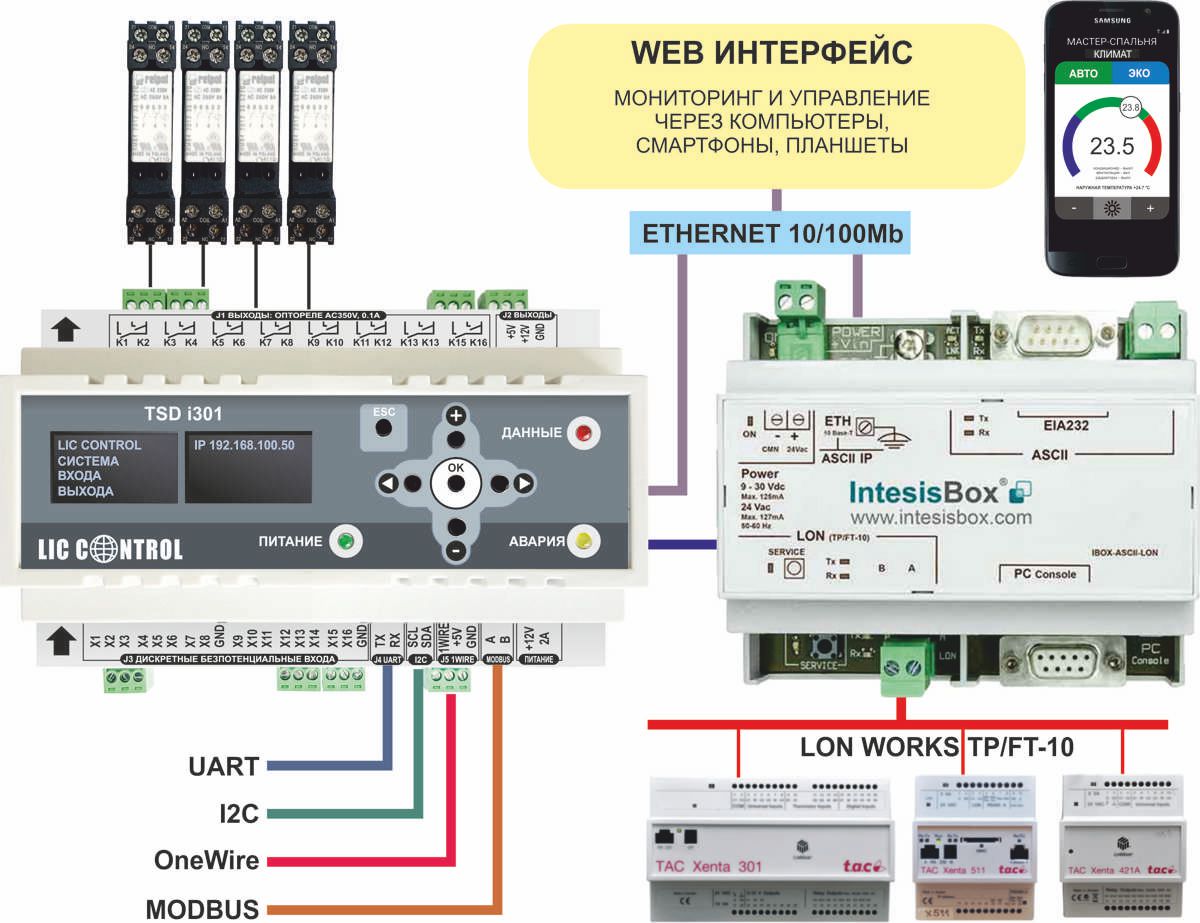

Intesis Box LON WORKS Raspberry Pi Orange Pi Linux Применение шлюза Intesis Box для расширения возможностей автоматики на базе сетей LON WORKS.

Обеспечивает решение вопроса соединения оборудования на базе сетей LON WORKS (например TAC Xenta) с оборудование LicControl. Это позволяет наращивать количество входов/выходов и соединять с другим оборудованием, работающем на протоколах ModBus, I2C, SPI, OneWire, DALI. Такое решение также позволит вывести управление существующей сетью LON WORKS в Интернет.

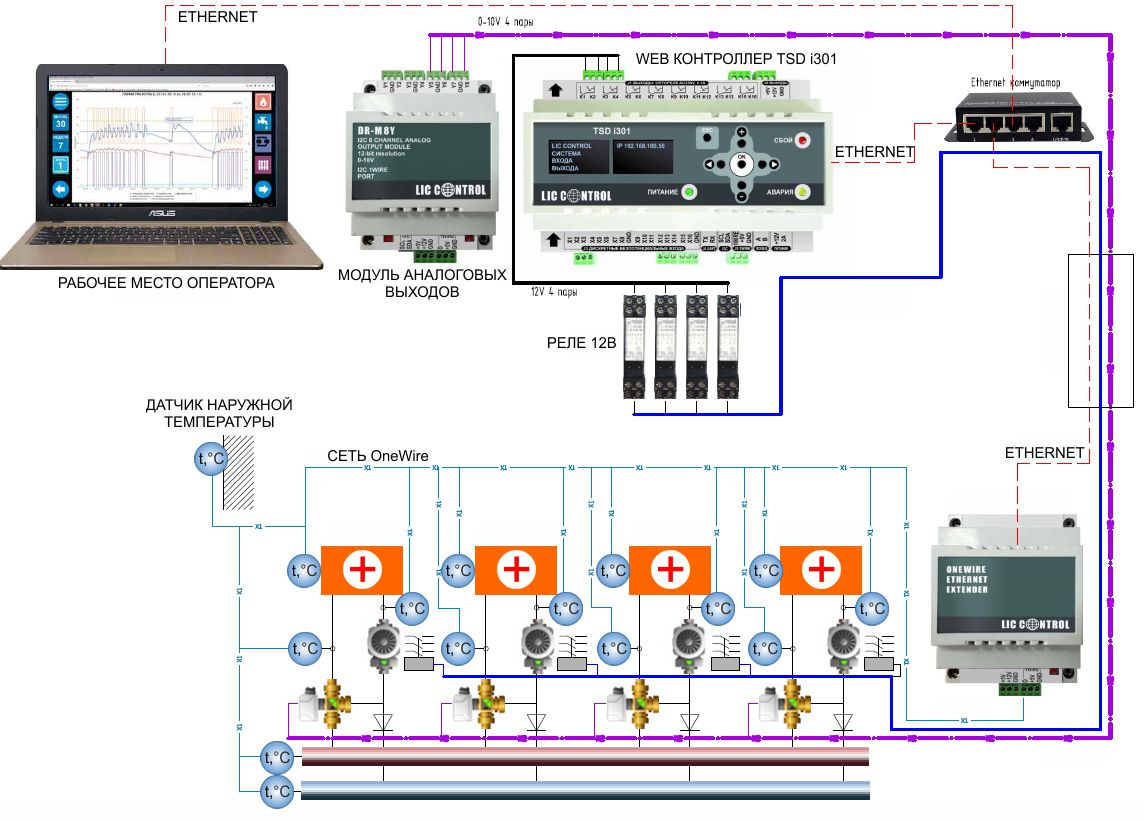

Автоматизация управления процессом подогрева воды на технологической линии Автоматизация управления процессом подогрева воды на технологической линии.

Обеспечивается управление подогревом технологической воды в четырех независимых контурах с дистанционным управлением и мониторингом процесса через персональный компьютер, планшет или смартфон. Для получения данных с датчиков тмерературы в емкостях, которые находятся на значительном удалении от щита автоматики использован модуль Ethernet Extender OneWire, который передает данные с температурных датчиков OneWire по сети Ethernet. Может работать с операционными системами Windows, Mac OS, Android, Linux.

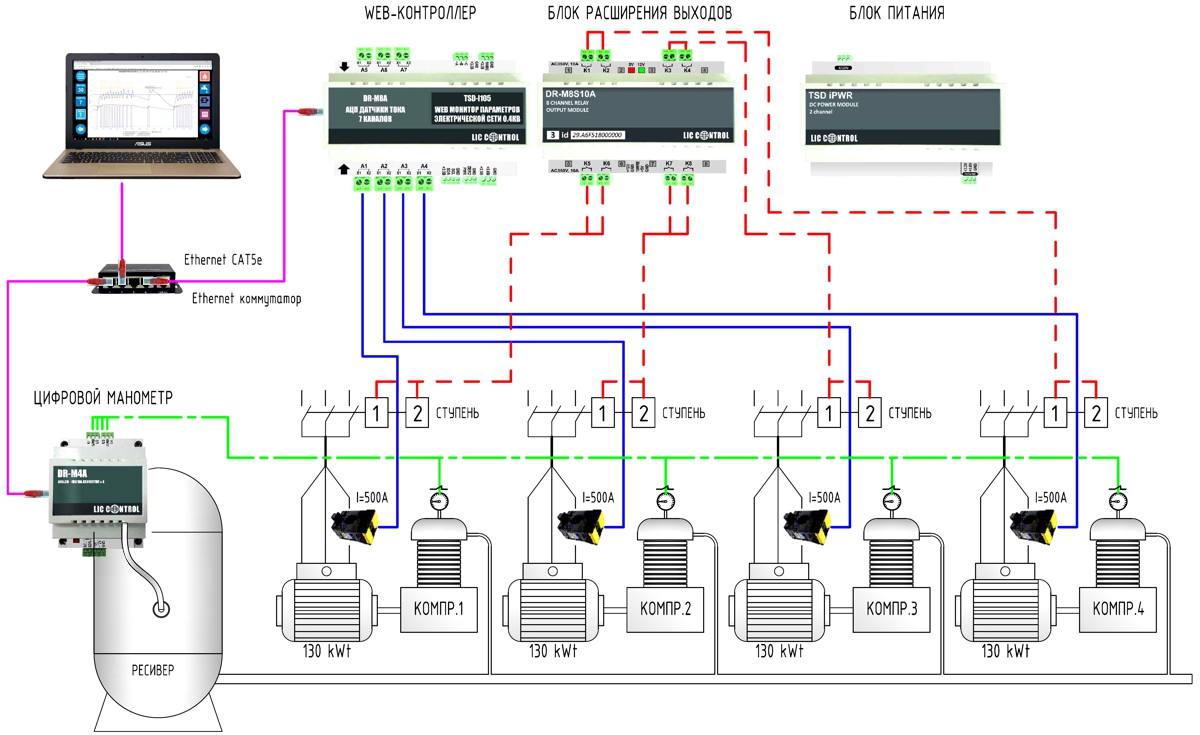

схема мониторинга работы мощных компрессоров Мониторинг электрических параметров работы мощных компрессоров с управлением

Данная система постоянно производит измерение потребляемых компрессорами токов и электрической мощности. Также учитывается соотношение активной и реактивной мощности. На основании полученных данных и информации о давлении в главном ресивере осуществляется включение/выключение компрессоров в соответствии с программой оптимизации расходов электроэнергии и равномерности загрузки компрессоров.
Текущая информация о давлении, включенных компрессорах, полной, активной и реактивной мощности через WEB интерфейс отображается на компьютере в диспетчерской или любом другом компьютере, смартфоне или планшете, который подключен в одну сеть с контроллером.
