ЭЛЕКТРИЧЕСКИЕ РОЗЕТКИ

Электрические розетки являются источником повышенной опасности. Неправильное подключение розеток гарантировано будет причиной пожара или несчастного случая. Нужно помнить, что правильно установленные недорогие розетки безымянного производителя не доставят вам особых хлопот в жизни. А неправильно подключенные розетки, даже самого именитого производителя, не спасут вас от проблем. Поэтому, привожу четыре разных варианта подключения нескольких розеток в квартире: неправильный, допустимый, приемлемый и хороший.

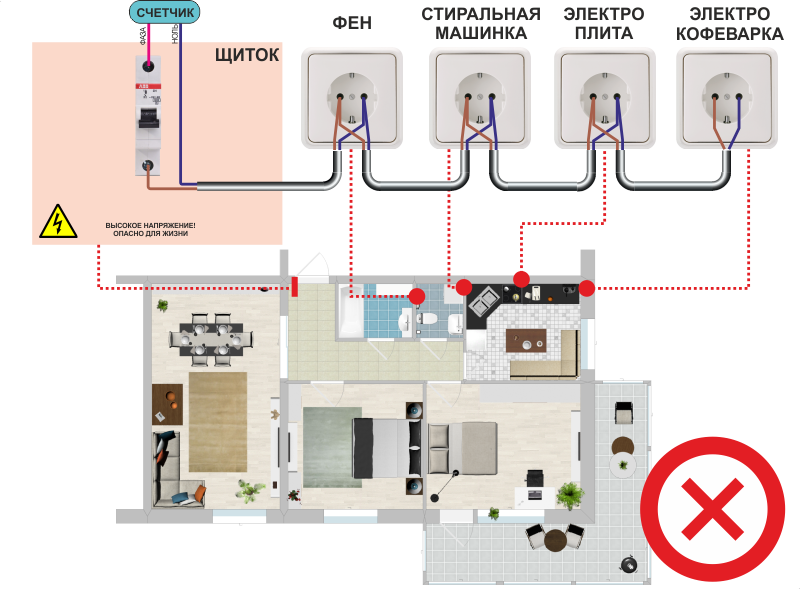

На схеме ниже, показан НЕПРАВИЛЬНЫЙ вариант подключения розеток, который достаточно часто можно видеть в старых домах. Вот основные ошибки, которые допущены в этой схеме:
 1.Отсутствует устройство защитного отключения (УЗО) или дифавтомат
 2.Все розетки подключены в шлейф на один кабель
 3.В розетках отсутствует подключение к заземлению

НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК

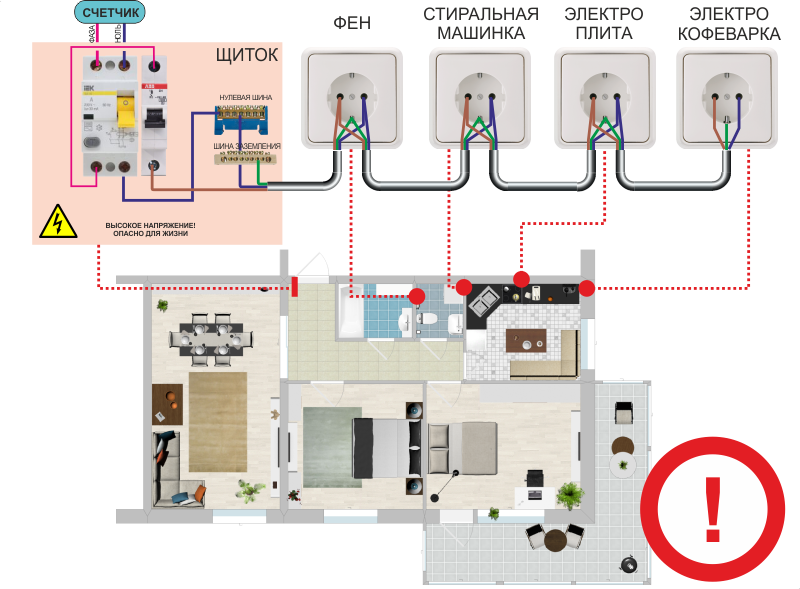

На схеме ниже, показан ДОПУСТИМИЙ вариант подключения розеток, который тоже часто встречается на практике. Вот основные ошибки, которые допущены в этой схеме:
 1.Все розетки подключены в шлейф на один кабель

ДОПУСТИМОЕ ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК

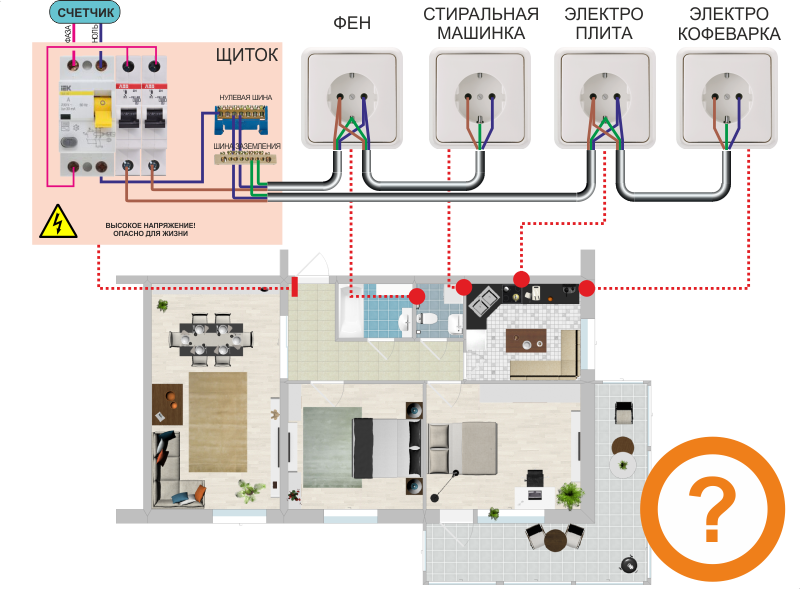

На схеме ниже, показан ПРИЕМЛЕМЫЙ вариант подключения розеток. Вот основные ошибки, которые допущены в этой схеме:
 1.Электроплита объединена с розеткой, которая используется для подключения кухонных приборов

НЕ ОПТИМАЛЬНОЕ ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК

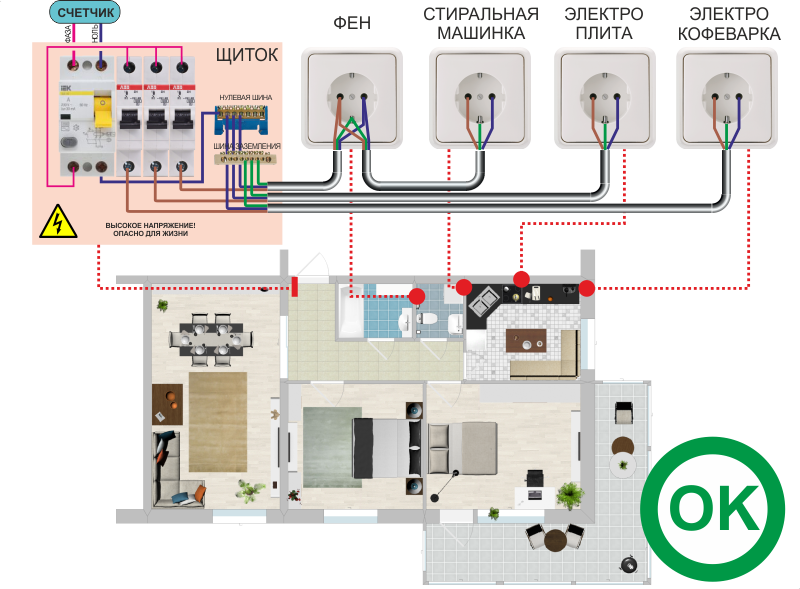

На схеме ниже, показан ПРАВИЛЬНЫЙ вариант подключения розеток.
Розетка стиральной машины и розетка для подключения фена или электробритвы а также подсветка зеркал в ванной и с/у могут быть подключены через один кабель к отдельному защитому автомату, поскольку в данном случае подключение двух потребителей на один защитный автомат допустимо.

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК

При монтаже розеток в доме, кроме правильной схемы подключения важно также подобрать номиналы защитных автоматов, трассу, тип и сечение соеденительных кабелей (проводов).
Это лучше доверить проффесионалу.
