АВТОМАТИКА ДЛЯ ЗАГОРОДНОГО КОТТЕДЖА
С инженерной точки зрения, коттедж является достаточно сложным объектом, поскольку должен иметь набор надежных и качественных инженерных систем, обеспечивающих нормальные условия для жизни проживающих там людей. К этим системам относятся:
 • топочная, котельная, тепловые насосы, гелиосистемы (источник тепла и горячей воды);
 • отопление – радиаторы, теплые полы (стены, потолки), воздушное отопление;
 • приточно-вытяжная вентиляция и очистка воздуха;
 • кондиционирование, осушение, увлажнение воздуха;
 • водоснабжение и система очистки воды;
 • канализация и септики;
 • электроснабжение, заземление и молниезащита;
 • генераторы, устройства бесперебойного электропитания и стабилизации напряжения;
 • внутреннее и наружное освещение;
 • пожаро-охранная сигнализация и видеонаблюдение;
 • автоматика управления инженерными системами (климат, свет и т.д.);
 • телевидение, озвучивание помещений, домашний кинотеатр;
 • полив растений на участке;
 • антиоблединение дорожек и сливных рынв;
 • ливнеприемники и дренаж на участке;
 • центральный пылесос.

Все эти системы требуют управления и контроля. Как правило, каждая из таких систем имеет локальную автоматику, которая обеспечивает ее независимое функционирование. Например, контроллер отопительного газового котла обеспечит поддержание температуры подачи в зависимости от наружной температуры.

К сожалению, даже самые современное оборудование, применяемое в инженерных системах коттеджей, не предусматривает работу как составной части единой системы. Например, тот же контроллер отопительного газового котла не сможет адекватно отреагировать на изменение режима использования помещений (все уехали на работу или собрались гости) и при резких изменениях погоды (сильный ветер или пригрело солнышко) – он не способен изменить соотношение распределения тепловой мощности между радиаторной системой и системой теплых полов. В результате, в помещении зимой может быть жарко или теплый пол будет холодным, а радиаторы – горячими.

Эта же проблема касается также взаимосвязи при работе системы вентиляции, кондиционирования и отопления. Например, летним вечером, когда появляется прохлада, центральная автоматика может отключить генерацию холода в наружном компрессорно-конденсаторном блоке и охлаждать помещения наружным воздухом, а утром заблаговременно включить кондиционирование не дожидаясь пока помещения перегреются.

Ниже приводится перечень основных инженерных систем коттеджа с возможными вариантами их автоматизации.

Предполагается, что все оборудование, установленное в коттедже имеет собственную автоматику с возможностью внешнего управления через шлюзы и/или оснащено стандартными протоколами передачи данных: Modbus, BACnet, LonWorks.

1. РАДИАТОРНОЕ ОТОПЛЕНИЕ, ТЕПЛЫЙ ПОЛ

Комнатный термостат
Комнатные проводные настенные термостаты для измерения температуры в каждой жилой комнате.

Наличие термостатов позволит измерять температуру воздуха в помещениях, что даст возможность точного управления источником тепла – котлом и/или тепловым насосом, гелиосистемой. Это в свою очередь существенно снизит расходы энергоносителей и повысит комфортность пребывания.

Термостат устанавливается в жилых комнатах на стене на уровне 1.4 м от пола

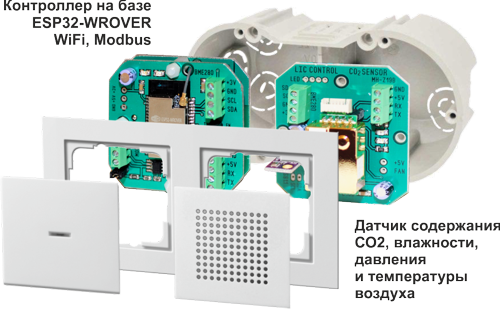

Датчик влажности давленния воздуха и содержания СО2
Датчики влажности и содержания углекислого газа (СО2) только в спальнях или в каждой жилой комнате.

Наличие датчиков влажности обязательно, если планируется увлажнение воздуха. Датчики углекислого газа (СО2) позволят существенно повысить комфортность проживания и снизит расходы энергоносителей. Достигается это путем включения приточно-вытяжной вентиляции только при повышении уровня содержания СО2 выше установленного уровня, что с одной стороны гарантирует свежий воздух и комфорт, с другой стороны исключает бесполезные потери энергоресурсов на вентиляцию, если качество воздуха в норме.

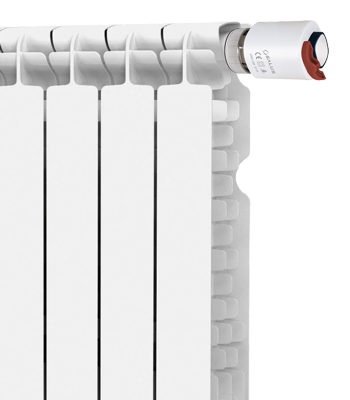

электропривод клапана радиатора
Регулирующие вентили на радиаторах с проводными (беспроводными) электрическими термоголовками

Позволяют централизованно управлять работой радиаторов, обеспечивая точное поддержание заданной температуры в помещениях. Одно из важных преимуществ электрических приводов – существенное снижение шума в радиаторах и возможность согласования работы радиаторной системы отопления с работой теплых полов, вентиляции и кондиционирования. Например, отключение радиаторов для обеспечения возможности подогрева теплого пола без перегрева помещений или отключение радиаторов при включении системы кондиционирования и/или тепловых насосов в системе воздушного отопления.

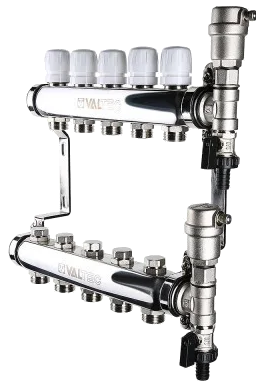

Регулирующие вентили на гребенках радиаторной системы отопления
Регулирующие вентили на гребенках радиаторной системы отопления с проводными электрическими термоголовками.

Обеспечивают все преимущества, которые присущи термоголовкам с электроприводами, устанавливаемым на радиаторах (см.предыдущий пункт). В дополнение, обеспечивают большую эстетичность интерьера (на радиаторах нет головок) и упрощение обслуживания системы. Также может быть несколько дешевле предыдущего варианта.

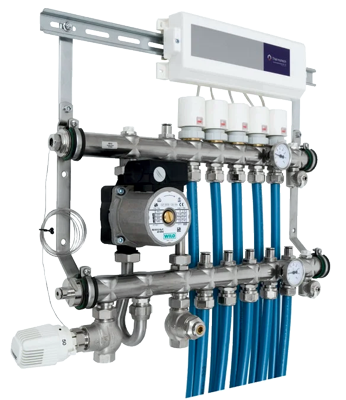

Контроллер управления смесительным узлом теплых полов
Контроллер управления смесительным узлом теплых полов с электрическими приводами для вентилей каждого контура.

Позволяют централизованно управлять работой теплых полов, обеспечивая точное поддержание заданной температуры в помещениях. Одно из важных преимуществ контроллера – возможность согласования работы теплых полов с радиаторной системой отопления, вентиляцией и кондиционированием.

Разделение управления смесительными узлами теплых полов ванн, санузлов и жилых комнат.

Позволяет обеспечивать разную температуру теплых полов в ванных комнатах, санузлах и жилых комнатах. Это особенно важно летом, когда в жилых комнатах работает кондиционирование и теплые полы отключены, а в ванных комнатах и санузлах нужен комфортный подогрев полов.

2. ТОПОЧНАЯ, КОТЕЛЬНАЯ, ТЕПЛОВЫЕ НАСОСЫ, ГЕЛИОСИСТЕМЫ
Подключение котла (газового, электрического, твердотопливного) в общую систему автоматики.

Дает возможность точно дозировать объем вырабатываемого тепла в зависимости от потребности в отоплении и горячей воде.

Исключает бесполезную работу котла при отсутствии людей или когда в отоплении нет нужды. Также позволяет согласовать работу котла с работой тепловых насосов и гелиосистем. Например, зимой если гелиосистема или тепловой насос дает достаточный объем тепла, котел может быть выключен.

За счет этого существенно снижаются расходы энергоносителей и увеличивается срок службы оборудования.

Подключение теплового насоса в общую систему автоматики.

Позволяет согласовать работу котла с работой тепловых насосов и гелиосистем. Существенно снижаются эксплуатационные расходы.

Подключение гелиосистемы (солнечных батарей) в общую систему автоматики.

Позволяет согласовать работу котла с работой тепловых насосов и гелиосистем. Существенно снижаются эксплуатационные расходы.

Управление циркуляцией горячей воды в системе ГВС.

Существенно снижаются эксплуатационные расходы и повышается комфортность.

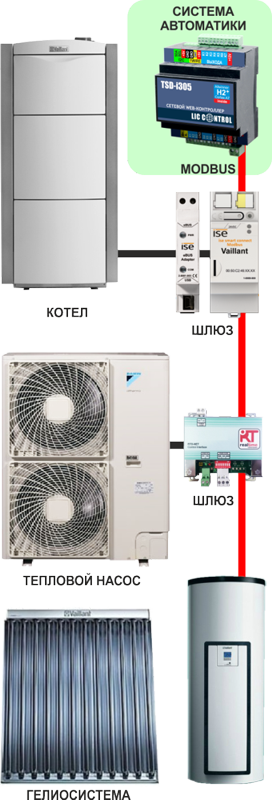

Подключение котла в общую систему автоматики
3.ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

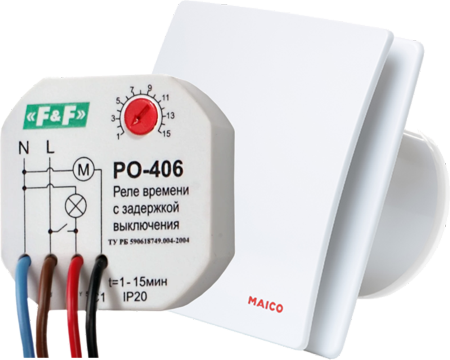

Управление вытяжными вентиляторами санузлов
Управление вытяжными вентиляторами санузлов, ванн и хозяйственных помещений по встроенному таймеру.

Такой таймер запускается с включением света и обеспечивает задержку на включение и выключение вытяжного вентилятора. Дает возможность хорошо провентилировать помещение санузла или ванной комнаты после их использования.

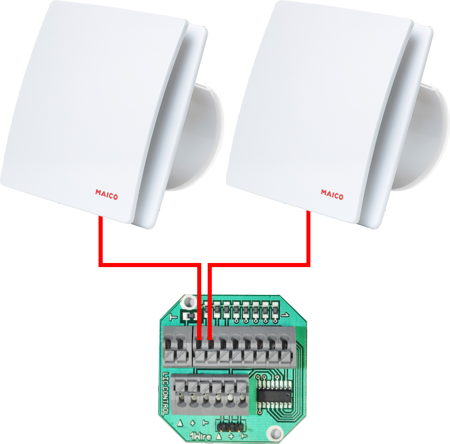

Управление вытяжными вентиляторами санузлов
Управление вытяжными вентиляторами санузлов, ванн и хозяйственных помещений через контроллер.

Контроллер запускает для каждого вентилятора отдельный таймер, как с включением света, так и периодически. Этим обеспечивается не только задержка на включение и выключение вытяжного вентилятора, но и возможность периодической вентиляции помещений. Особенно важно для гардеробных, кладовых, складских помещений и помещений, которые редко используются.

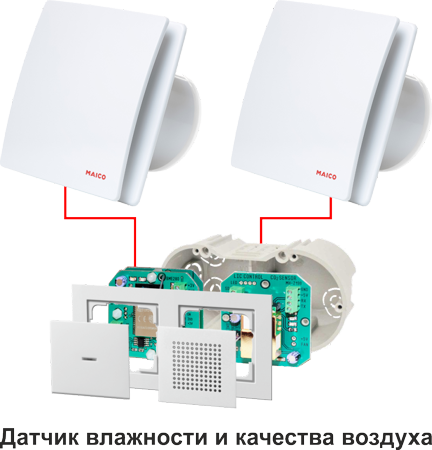

Управление вытяжными вентиляторами санузлов
Управление вытяжными вентиляторами санузлов, ванн и хозяйственных помещений по датчикам влажности и качества воздуха.

Контроллер запускает для каждого вентилятора отдельный таймер исходя из фактического состояния воздуха в помещении. Учитываются влажность, температура и загрязненность воздуха испарениями различных веществ. Это позволит точно дозировать объем вентиляции исключая ненужную работу вентилятора включая его точно в тот момент, когда вентиляция необходима.

4.ПРИТОЧНАЯ ВЕНТИЛЯЦИЯ

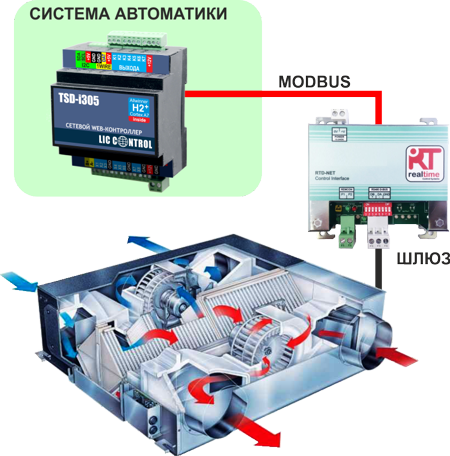

Подключение приточной установки в общую систему автоматики.

Дает возможность управлять притоком свежего воздуха в зависимости от потребности в вентиляции.

Например, отключать вентиляцию при отсутствии людей, включать периодическую вентиляцию ночью в спальнях, увеличивать объем вентиляции со снижением температуры на подаче для охлаждения помещений наружным воздухом (Free Cooling). Снижать уровень шума когда люди спят. Также позволяет согласовать работу приточной вентиляции с остальными системами. За счет этого существенно снижаются расходы энергоносителей и увеличивается срок службы оборудования.

Подключение приточной установки в общую систему автоматики
Установка датчиков качества воздуха, содержания СО2 и загрязненности микрочастицами PM2.5.

Дает возможность определить потребность в объеме свежего воздуха в зависимости от качества воздуха внутри помещений.

Например, уменьшать объем приточного воздуха, если в доме находится мало людей и качество воздуха в норме. При падении качества воздуха автоматически количество свежего воздуха будет увеличено. Просигнализирует и отключит приток, если на улице будет сильно загрязненный воздух, например при горении сухой травы или торфяников. За счет этого существенно снижаются расходы энергоносителей и увеличивается срок службы оборудования.

Датчик влажности давленния воздуха и содержания СО2

5.СИСТЕМА КОНДИЦИОНИРОВАНИЯ И УВЛАЖНЕНИЯ В ДОМЕ

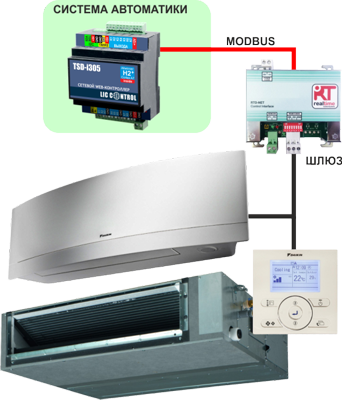

Подключение кондиционеров в общую систему автоматики
Подключение кондиционеров в общую систему автоматики.

Дает возможность управлять системой кондиционирования в зависимости от потребности в охлаждении или нагреве помещений. Например, отключать кондиционеры при отсутствии людей, включать периодическое кондиционирование на минимальной скорости ночью в спальнях. Снижать уровень шума наружных и внутренних блоков, когда люди спят. Также позволяет согласовать работу системы кондиционирования с работой системы вентиляции и отопления. За счет этого существенно снижаются расходы энергоносителей и увеличивается срок службы оборудования.

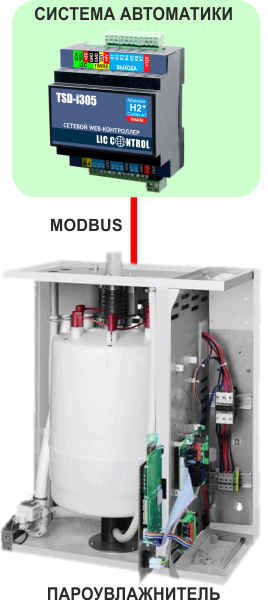

Подключение увлажнителей воздуха к системе автоматики
Подключение увлажнителей воздуха в общую систему автоматики.

Дает возможность интеллектуально управлять системой увлажнения в зависимости от режима использования помещений и потребности в их увлажнении. Например, отключать увлажнители при включении режима кондиционирования, отсутствии людей, уменьшать производительность увлажнителей при перегрузке электрической сети. Также позволяет согласовать работу системы увлажнения с работой системы вентиляции и отопления. Поскольку для увлажнения воздуха требуется значительное количество энергии, интеллектуальное управление существенно снижает эксплуатационные затраты, расход энергоносителей и увеличивает срок службы увлажнителей.

6.УПРАВЛЕНИЕ МИКРОКЛИМАТОМ В БАССЕЙНЕ
Раздельное измерение температуры и влажности воздуха по помещениям бассейна.

Раздельное измерение параметров воздуха в помещении чаши бассейна, соне СПА, спортзале, комнате отдыха и т.д. позволит раздельно регулировать микроклимат по этим помещениям.

Беспроводные датчики температуры и влажности воздуха для бассейна
Регулирующие вентили на радиаторах и/или внутрипольных конвекторах с проводными (беспроводными) электрическими термоголовками.

Позволяют централизованно управлять работой радиаторов, обеспечивая точное поддержание заданной температуры в помещениях. Одно из важных преимуществ электрических приводов возможность согласования работы радиаторной системы отопления с работой теплых полов, вентиляции, осушения и кондиционирования. Например, отключение радиаторов для обеспечения возможности подогрева теплого пола без перегрева помещений или отключение радиаторов при включении системы кондиционирования и/или тепловых насосов в системе воздушного отопления.

Регулирующие вентили на радиаторах
Регулирующие вентили на гребенках радиаторной системы отопления с проводными электрическими термоголовками.

Обеспечивают все преимущества, которые присущи термоголовкам с электроприводами, устанавливаемым на радиаторах (см.предыдущий пункт). В дополнение, обеспечивают большую эстетичность интерьера (на радиаторах нет головок) и упрощение обслуживания системы. Также может быть несколько дешевле предыдущего варианта.

Регулирующие вентили на на гребенках
Контроллер управления смесительным узлом теплых полов с электрическими приводами для вентилей каждого контура.

Позволяют централизованно управлять работой теплых полов, обеспечивая точное поддержание заданной температуры в помещениях. Одно из важных преимуществ контроллера – возможность согласования работы теплых полов с радиаторной системой отопления, вентиляцией, системой осушения воздуха и кондиционированием в бассейне.

Разделение управления смесительными узлами теплых полов в помещении чаши бассейна, зоны СПА, спортзала, комнаты отдыха и санузлов.

Позволяет обеспечивать разную температуру теплых полов в разных по назначению помещениях.

Контроллер управления смесительным узлом теплых полов
Подключение приточно-вытяжной установки бассейна в общую систему автоматики.

Дает возможность управлять притоком свежего воздуха и вытяжки из помещения бассейна в зависимости от потребности в вентиляции. Например, при низком влагосодержании наружного воздуха переводить систему осушения на осушение наружным воздухом без включения осушителей. За счет этого существенно снижаются расходы энергоносителей и увеличивается срок службы оборудования.

Один из возможных вариантов управления микроклиматом в бассейне описан здесь.

Подключение приточно-вытяжной установки бассейна в общую систему автоматики

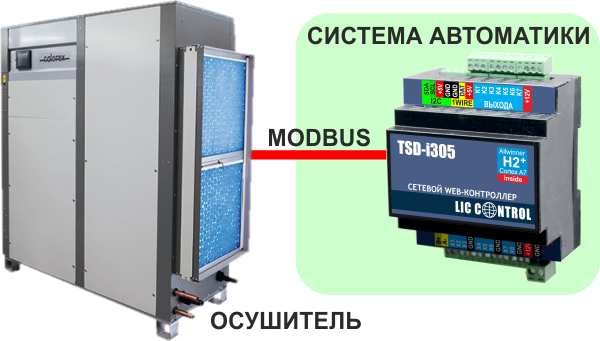

Подключение осушителей воздуха бассейна в общую систему автоматики.

Дает возможность интеллектуально управлять системой осушения в зависимости от режима использования бассейна и потребности в осушении. Например, отключать осушители при включении режима кондиционирования, если влагосодержание наружного воздуха позволяет осушать бассейн через систему приточно-вытяжной вентиляции, отключать осушители для снижения уровня шума и т.д.

Подключение осушителей воздуха бассейна в общую систему автоматики
Автоматика управления циркуляцией, фильтрацией, обеззараживанием и подогревом воды в бассейне.

Дает возможность интеллектуально управлять фильтрацией, обеззараживанием и подогревом воды в бассейне в зависимости от режима использования бассейна и состояния воды. Например, точно дозировать химические реагенты и поддерживать такой уровень циркуляции и фильтрации, который обеспечит минимизацию эксплуатационных расходов.

Подключение приточно-вытяжной установки бассейна в общую систему автоматики
7.ОСВЕЩЕНИЕ
Управление освещением через импульсные реле

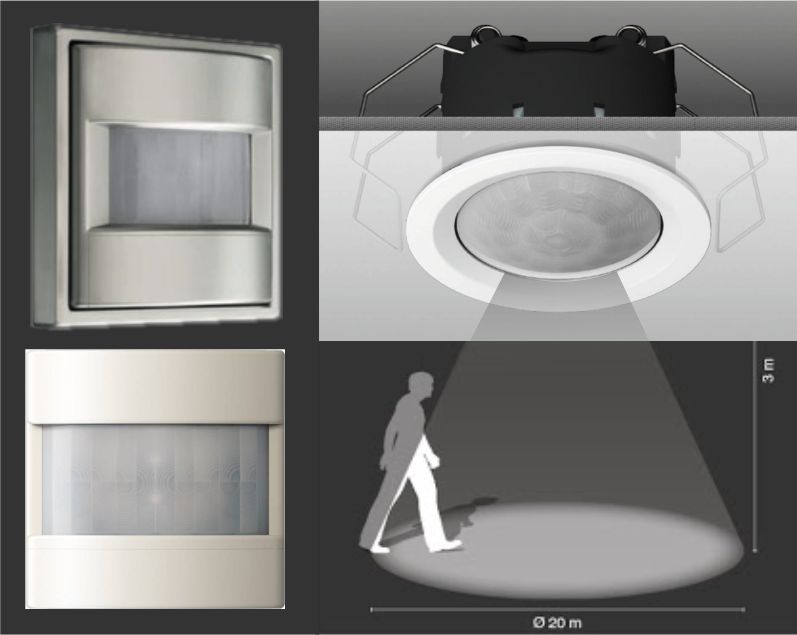

Датчики движения в коридорах и на лестницах.

Автоматическое включение освещения при движении в проходных зонах, коридорах, лестничных клетках и во вспомогательных помещениях. Повышает комфортность и снижает расходы электроэнергии на освещение. Принцип их работы основан на измерении изменения уровня инфракрасного излучения. Прибор сканирует зону обзора и при появлении человека реагирует на изменение уровня инфракасного излучения. Датчики не реагируют на медленное изменение температуры поверхности (например, вследствие нагревания солнцем), однако он может среагировать на поток теплого воздуха. Поэтому их не рекомендуют устанавливать вблизи отопительных приборов.

Управление освещением через импульсные реле
Датчики движения на улице.

Автоматическое включение наружного освещения при движении вдоль фасада здания и на дорожках вокруг дома. Повышает комфортность и снижает расходы электроэнергии на освещение.

Управление освещением через импульсные реле

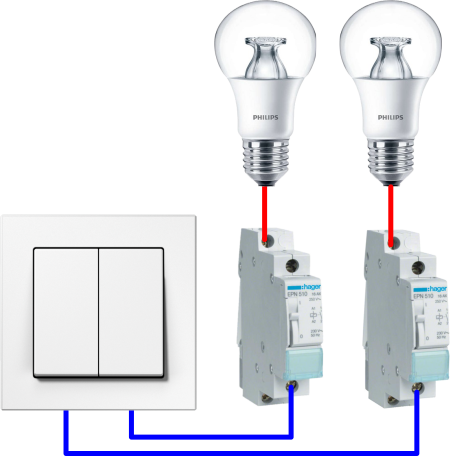

Управление освещением через импульсные реле

Современный способ управления освещением. Механический выключатель управляет импульсным реле, которое в свою очередь коммутирует светильники. Импульсное реле имеет два устойчивых состояния: включено и выключено. Переключение состояний происходит при кратковременном замыкании управляющего контакта, например, через механический выключатель. Преимуществом есть то, что данная схема позволяет управлять светильником с неограниченного количества выключателей. Если в комнате есть больше чем две точки, с которых нужно управлять светом, например, гостиная с выходом в столовую и на террасу, то импульсное реле позволит вам реализовать удобное управление. Кроме этого, импульсные реле имеют возможность подачи команды "ВЫКЛЮЧИТЬ ВСЕ" и "ВКЛЮЧИТЬ ВСЕ". Это очень удобно, если в вашем помещении установлено много групп света или для выключения всего света в доме, когда вы уходите. Также, импульсное реле позволяет коммутировать светильники большой мощности и светодиодные LED светильники с большим пусковым током.

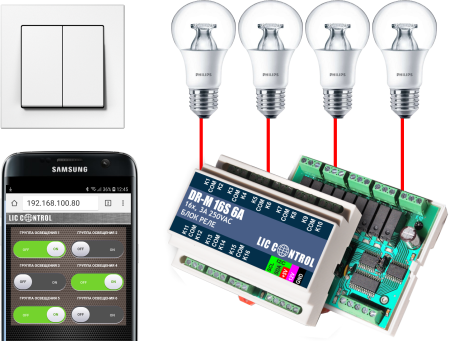

Управление освещением через контроллер
Управление освещением через контроллер

Самый современный способ управления освещением. Имеет все преимущества предыдущего варианта (импульсные реле) но в дополнение позволяет реализовать централизованное управление с неограниченного количества выключателей без проходных выключателей или импульсных реле. Также, с помощью контроллера можно управлять освещением через Интернет с компьютеров, планшетов или смартфонов. Может работать с операционными системами Windows, Mac OS, Android, Linux.

Управление освещением через импульсные реле
Управление освещением по протоколам DMX-512, DALI

Позволяет управлять с одного пульта и/или выключателя множеством как монохромных так и цветных источников света. Это могут быть как простые лампы, светильники, светодиодные ленты так и сценическое обрудование для создания световых эффектов. Управление осуществляется через настенные панели, смартфоны, компьютеры или DMX панели. Протокол DMX-512 позволяет иметь до 512 независимых групп управления. Протокол DALI позволяет управлять 64 группами освещения по 64 светильника в каждой группе. Для каждой группы можно установить свою яркость и/или цвет свечения ламп или светодиодов.
